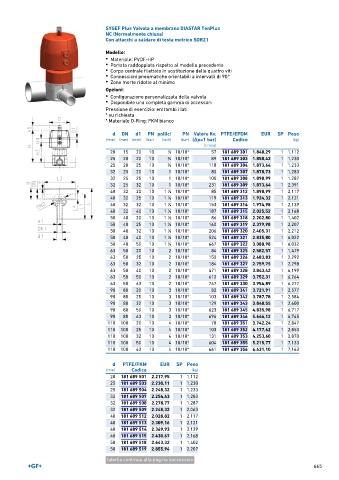

Page 665 - GEORGFISCHER - LISTINO 897

SYGEF Plus Valvola a membrana DIASTAR TenPlus
NC (Normalmente chiusa)
Con attacchi a saldare di testa metrico SDR21

Modello:
• Materiale: PVDF-HP
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Zone morte ridotte al minimo

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

Pressione di esercizio: entrambi i lati
* su richiesta
* Materiale O-Ring: FKM bianco

d DN d1 PN pollici PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (mm) (bar) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 20 10 1 ∕2 10/10* 57 181 689 301 1.848,29 1 1,112
25 20 20 10 3 ∕4 10/10* 89 181 689 303 1.858,42 1 1,230
25 20 25 10 3 ∕4 10/10* 118 181 689 304 1.873,64 1 1,233
32 25 20 10 1 10/10* 80 181 689 307 1.878,73 1 1,283
32 25 25 10 1 10/10* 105 181 689 308 1.898,99 1 1,287
32 25 32 10 1 10/10* 231 181 689 309 1.873,64 1 2,391
40 32 20 10 1 ∕4 10/10* 85 181 689 312 1.898,99 1 2,117
1
40 32 25 10 1 ∕4 10/10* 119 181 689 313 1.924,32 1 2,121
1
40 32 32 10 1 ∕4 10/10* 153 181 689 314 1.974,98 1 2,139
1
40 32 40 10 1 ∕4 10/10* 187 181 689 315 2.025,52 1 2,168
1
50 40 20 10 1 ∕2 10/10* 86 181 689 318 2.202,80 1 1,402
1
50 40 25 10 1 ∕2 10/10* 160 181 689 319 2.379,98 1 2,207
1
50 40 32 10 1 ∕2 10/10* 206 181 689 320 2.405,31 1 2,212
1
50 40 40 10 1 ∕2 10/10* 524 181 689 321 2.835,80 1 6,022
1
50 40 50 10 1 ∕2 10/10* 667 181 689 322 3.088,98 1 6,032
1
63 50 20 10 2 10/10* 84 181 689 325 2.582,57 1 1,479
63 50 25 10 2 10/10* 150 181 689 326 2.683,83 1 2,292
63 50 32 10 2 10/10* 184 181 689 327 2.759,75 1 2,298
63 50 40 10 2 10/10* 471 181 689 328 3.843,42 1 6,199
63 50 50 10 2 10/10* 610 181 689 329 3.752,31 1 6,264
63 50 63 10 2 10/10* 747 181 689 330 3.954,89 1 6,277
90 80 20 10 3 10/10* 82 181 689 341 3.721,91 1 2,577
90 80 25 10 3 10/10* 103 181 689 342 3.787,78 1 2,584
90 80 32 10 3 10/10* 129 181 689 343 3.848,55 1 2,600
90 80 50 10 3 10/10* 623 181 689 345 4.835,98 1 6,717
90 80 63 10 3 10/10* 696 181 689 346 5.646,12 1 6,745
110 100 20 10 4 10/10* 78 181 689 351 3.742,24 1 2,847
110 100 25 10 4 10/10* 103 181 689 352 4.177,62 1 2,853
110 100 32 10 4 10/10* 131 181 689 353 4.253,60 1 2,870
110 100 50 10 4 10/10* 604 181 689 355 5.215,77 1 7,133
110 100 63 10 4 10/10* 661 181 689 356 6.431,10 1 7,163

d PTFE/FKM EUR SP Peso
(mm) Codice (kg)
20 181 689 501 2.217,95 1 1,112
25 181 689 503 2.230,11 1 1,230
25 181 689 504 2.248,32 1 1,233
32 181 689 507 2.254,43 1 1,283
32 181 689 508 2.278,77 1 1,287
32 181 689 509 2.248,32 1 2,063
40 181 689 512 2.028,82 1 2,117
40 181 689 513 2.309,16 1 2,121
40 181 689 514 2.369,93 1 2,139
40 181 689 515 2.430,67 1 2,168
50 181 689 518 2.643,32 1 1,402
50 181 689 519 2.855,94 1 2,207
tabella continua alla pagina successiva
665
