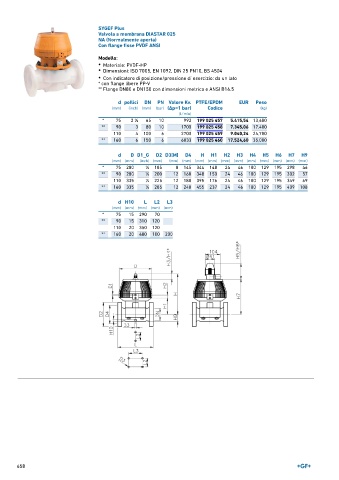

Page 658 - GEORGFISCHER - LISTINO 897

SYGEF Plus
Valvola a membrana DIASTAR 025
NA (Normalmente aperta)
Con flange fisse PVDF ANSI

Modello:
• Materiale: PVDF-HP
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

• Con indicatore di posizione/pressione di esercizio: da un lato
* con flange libere PP-V
** Flange DN80 e DN150 con dimensioni metrico e ANSI B16.5

d pollici DN PN Valore Kv. PTFE/EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
* 75 2 ∕2 65 10 992 199 025 457 5.415,54 13,600
1
** 90 3 80 10 1700 199 025 458 7.345,06 17,400
110 4 100 6 2700 199 025 459 9.040,24 24,700
** 160 6 150 6 6033 199 025 460 17.524,60 35,000

d D D1_G D2 D3[M] D4 H H1 H2 H3 H4 H5 H6 H7 H9
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* 75 280 1 ∕4 185 8 145 344 148 24 46 100 129 195 298 46
** 90 280 1 ∕4 200 12 160 348 150 24 46 100 129 195 302 57
110 335 1 ∕4 225 12 180 395 176 24 46 100 129 195 349 69
** 160 335 1 ∕4 285 12 240 455 237 24 46 100 129 195 409 108

d H10 L L2 L3
(mm) (mm) (mm) (mm) (mm)
* 75 15 290 70
** 90 15 310 120
110 20 350 120
** 160 20 480 100 200
