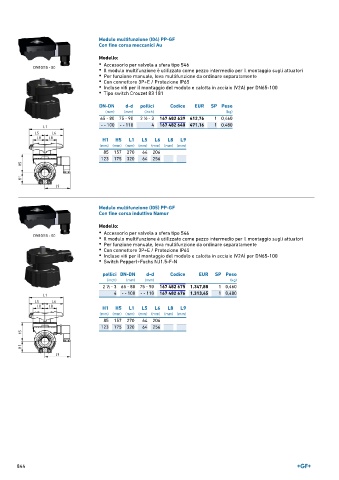

P. 844
Modulo multifunzione (I04) PP-GF
Con fine corsa meccanici Au
Modello:
• Accessorio per valvola a sfera tipo 546
• Il modulo multifunzione è utilizzato come pezzo intermedio per il montaggio sugli attuatori
• Per funzione manuale, leva multifunzione da ordinare separatamente
• Con connettore 3P+E / Protezione IP65
• Incluse viti per il montaggio del modulo e calotta in acciaio (V2A) per DN65-100
• Tipo switch Crouzet 83 181
DN-DN d-d pollici Codice EUR SP Peso
(mm) (mm) (inch) (kg)
65 - 80 75 - 90 2 ∕2 - 3 167 482 639 412,76 1 0,460
1
- - 100 - - 110 4 167 482 640 471,16 1 0,480
H1 H5 L1 L5 L6 L8 L9
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
85 157 270 64 206
123 175 320 64 256
Modulo multifunzione (I05) PP-GF
Con fine corsa induttivo Namur
Modello:
• Accessorio per valvola a sfera tipo 546
• Il modulo multifunzione è utilizzato come pezzo intermedio per il montaggio sugli attuatori
• Per funzione manuale, leva multifunzione da ordinare separatamente
• Con connettore 3P+E / Protezione IP65
• Incluse viti per il montaggio del modulo e calotta in acciaio (V2A) per DN65-100
• Switch Pepperl+Fuchs NJ1.5-F-N
pollici DN-DN d-d Codice EUR SP Peso
(inch) (mm) (mm) (kg)
2 ∕2 - 3 65 - 80 75 - 90 167 482 675 1.347,88 1 0,460
1
4 - - 100 - - 110 167 482 676 1.313,45 1 0,480
H1 H5 L1 L5 L6 L8 L9
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
85 157 270 64 206
123 175 320 64 256
