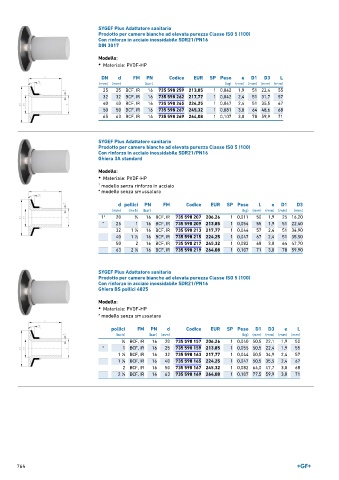

Page 764 - GEORGFISCHER - LISTINO 896

SYGEF Plus Adattatore sanitario
Prodotto per camere bianche ad elevata purezza Classe ISO 5 (100)
Con rinforzo in acciaio inossidabile SDR21/PN16
DIN 3017

Modello:
• Materiale: PVDF-HP

DN d FM PN Codice EUR SP Peso e D1 D3 L
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
25 25 BCF, IR 16 735 598 259 213,85 1 0,042 1,9 51 22,4 55
32 32 BCF, IR 16 735 598 262 217,77 1 0,042 2,4 51 31,7 57
40 40 BCF, IR 16 735 598 265 224,25 1 0,047 2,4 51 35,5 67
50 50 BCF, IR 16 735 598 267 245,32 1 0,081 3,0 64 48,6 68
65 63 BCF, IR 16 735 598 269 264,08 1 0,107 3,0 78 59,9 71

SYGEF Plus Adattatore sanitario
Prodotto per camere bianche ad elevata purezza Classe ISO 5 (100)
Con rinforzo in acciaio inossidabile SDR21/PN16
Ghiera 3A standard

Modello:
• Materiale: PVDF-HP

1 modello senza rinforzo in acciaio
* modello senza smussatura

d pollici PN FM Codice EUR SP Peso L e D1 D3
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm)
1* 20 3 ∕4 16 BCF, IR 735 598 207 206,26 1 0,011 50 1,9 25 16,20
* 25 1 16 BCF, IR 735 598 209 213,85 1 0,054 55 1,9 51 22,40
32 1 ∕2 16 BCF, IR 735 598 213 217,77 1 0,044 57 2,4 51 34,90
1
40 1 ∕2 16 BCF, IR 735 598 215 224,25 1 0,047 67 2,4 51 35,50
1
50 2 16 BCF, IR 735 598 217 245,32 1 0,082 68 3,0 64 47,70
63 2 ∕2 16 BCF, IR 735 598 219 264,08 1 0,107 71 3,0 78 59,90
1

SYGEF Plus Adattatore sanitario
Prodotto per camere bianche ad elevata purezza Classe ISO 5 (100)
Con rinforzo in acciaio inossidabile SDR21/PN16
Ghiera BS pollici 4825

Modello:
• Materiale: PVDF-HP

* modello senza smussatura

pollici FM PN d Codice EUR SP Peso D1 D3 e L
(inch) (bar) (mm) (kg) (mm) (mm) (mm) (mm)
3 ∕4 BCF, IR 16 20 735 598 157 206,26 1 0,040 50,5 22,1 1,9 50
* 1 BCF, IR 16 25 735 598 159 213,85 1 0,055 50,5 22,4 1,9 55
1 ∕2 BCF, IR 16 32 735 598 163 217,77 1 0,044 50,5 34,9 2,4 57
1
1 ∕2 BCF, IR 16 40 735 598 165 224,25 1 0,047 50,5 35,5 2,4 67
1
2 BCF, IR 16 50 735 598 167 245,32 1 0,082 64,0 47,7 3,0 68
2 ∕2 BCF, IR 16 63 735 598 169 264,08 1 0,107 77,5 59,9 3,0 71
1

764
