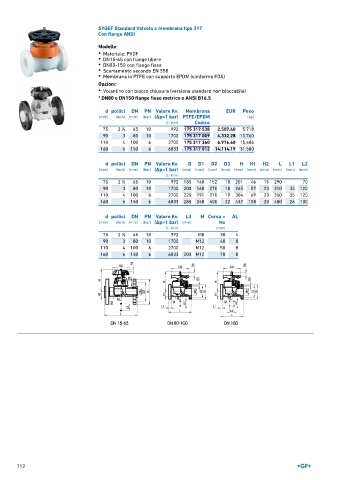

Page 712 - GEORGFISCHER - LISTINO 896

SYGEF Standard Valvola a membrana tipo 317
Con flange ANSI

Modello:
• Materiale: PVDF
• DN15-65 con flange libere
• DN80-150 con flange fisse
• Scartamento secondo EN 558
• Membrana in PTFE con supporto EPDM (conforme FDA)

Opzioni:
• Volantino con blocco chiusura (versione standard non bloccabile)

* DN80 e DN150 flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. Membrana EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) PTFE/EPDM (kg)
(l ⁄ min) Codice
75 2 ∕2 65 10 992 175 317 538 2.507,40 5,718
1
90 3 80 10 1700 175 317 009 4.332,28 10,760
110 4 100 6 2700 175 317 340 6.976,60 15,406
160 6 150 6 6033 175 317 012 14.114,19 31,500

d pollici DN PN Valore Kv. D D1 D2 D3 H H1 H2 L L1 L2
(mm) (inch) (mm) (bar) (Δp=1 bar) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(l ⁄ min)
75 2 ∕2 65 10 992 185 140 152 18 201 46 15 290 70
1
90 3 80 10 1700 200 160 270 18 265 57 23 310 35 120
110 4 100 6 2700 225 191 270 19 304 69 23 350 35 120
160 6 150 6 6033 285 240 400 22 437 108 23 480 26 100

d pollici DN PN Valore Kv. L3 M Corsa = AL
(mm) (inch) (mm) (bar) (Δp=1 bar) (mm) Hx
(l ⁄ min) (mm)
75 2 ∕2 65 10 992 M8 30 4
1
90 3 80 10 1700 M12 40 8
110 4 100 6 2700 M12 50 8
160 6 150 6 6033 200 M12 70 8

712
