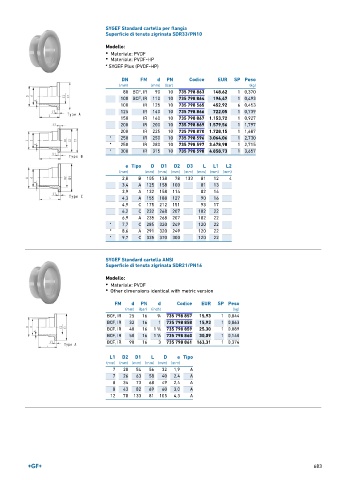

Page 683 - GEORGFISCHER - LISTINO 896

SYGEF Standard cartella per flangia
Superficie di tenuta zigrinata SDR33/PN10

Modello:
• Materiale: PVDF
• Materiale: PVDF-HP

* SYGEF Plus (PVDF-HP)

DN FM d PN Codice EUR SP Peso
(mm) (mm) (bar) (kg)
80 BCF, IR 90 10 735 798 863 148,62 1 0,370
100 BCF, IR 110 10 735 798 864 196,47 1 0,493
100 IR 125 10 735 798 565 452,92 6 0,453
125 IR 140 10 735 798 866 722,05 1 0,739
150 IR 160 10 735 798 867 1.153,72 1 0,927
200 IR 200 10 735 798 869 1.579,56 1 1,797
200 IR 225 10 735 798 870 1.728,15 1 1,687
* 250 IR 250 10 735 798 596 3.064,06 1 2,730
* 250 IR 280 10 735 798 597 3.678,98 1 2,715
* 300 IR 315 10 735 798 598 4.858,73 1 3,657

e Tipo D D1 D2 D3 L L1 L2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
2,8 B 105 138 78 133 81 12 4
3,4 A 125 158 100 81 13
3,9 A 132 158 114 82 14
4,3 A 155 188 127 90 16
4,9 C 175 212 151 93 17
6,2 C 232 268 207 102 22
6,9 A 235 268 207 102 22
* 7,7 C 285 320 249 120 22
* 8,6 A 291 320 249 120 22
* 9,7 C 335 370 300 120 22

SYGEF Standard cartella ANSI
Superficie di tenuta zigrinata SDR21/PN16
Modello:
• Materiale: PVDF
• Other dimensions identical with metric version

FM d PN d Codice EUR SP Peso
(mm) (bar) (inch) (kg)
BCF, IR 25 16 3 ∕4 735 798 857 15,93 1 0,044
BCF, IR 32 16 1 735 798 858 15,93 1 0,063
BCF, IR 40 16 1 ∕4 735 798 859 25,30 1 0,089
1
BCF, IR 50 16 1 ∕2 735 798 860 30,09 1 0,140
1
BCF, IR 90 16 3 735 798 861 163,31 1 0,374
L1 D2 D1 L D e Tipo
(mm) (mm) (mm) (mm) (mm) (mm)
7 20 54 56 32 1,9 A
7 26 63 58 40 2,4 A
8 34 73 68 49 2,4 A
8 43 82 69 60 3,0 A
12 78 133 81 105 4,3 A
