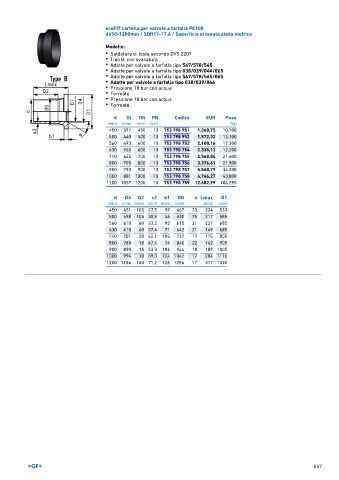

Page 647 - GEORGFISCHER - LISTINO 896

ecoFIT cartella per valvole a farfalla PE100
d450-1200mm / SDR17-17.6 / Superficie di tenuta piana metrico

Modello:
• Saldatura di testa secondo DVS 2207
• Tipo B: con svasatura
• Adatte per valvole a farfalla tipo 567/578/565
• Adatte per valvole a farfalla tipo 038/039/044/065
• Adatte per valvole a farfalla tipo 567/578/565/065
• Adatte per valvole a farfalla tipo 038/039/044
• Pressione 10 bar con acqua
• Formate
• Pressione 10 bar con acqua
• Formate

d Di DN PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
450 397 450 10 753 798 951 1.360,75 10,700
500 440 500 10 753 798 952 1.572,32 12,100
560 493 600 10 753 798 753 2.100,16 17,300
630 555 600 10 753 798 754 2.335,12 12,200
710 625 700 10 753 798 755 2.568,84 21,600
800 705 800 10 753 798 756 3.376,61 21,900
900 793 900 10 753 798 757 5.560,79 34,200
1000 881 1000 10 753 798 758 6.746,27 43,800
1200 1057 1200 10 753 798 759 12.682,99 106,295

d D4 Q2 s2 b1 BD a Lmax D1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
450 451 105 27,5 59 467 23 224 533
500 498 105 30,5 46 530 25 217 585
560 610 60 33,2 92 615 21 227 685
630 610 60 37,4 71 642 21 149 685
710 701 20 42,1 105 737 17 175 800
800 785 18 47,4 74 840 22 142 905
900 890 15 53,3 104 944 18 189 1005
1000 994 10 59,3 124 1047 17 204 1110
1200 1186 160 71,2 126 1256 17 377 1330
