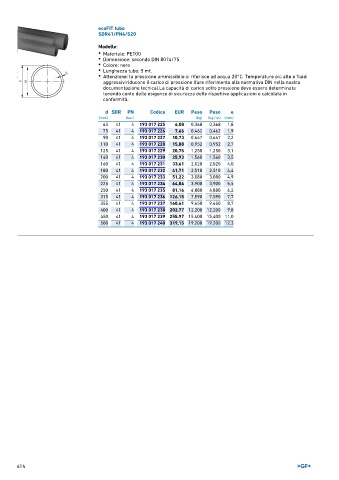

Page 614 - GEORGFISCHER - LISTINO 896

ecoFIT tubo
SDR41/PN4/S20

Modello:
• Materiale: PE100
• Dimensione: secondo DIN 8074/75
• Colore: nero
• Lunghezza tubo: 5 mt.
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.

d SDR PN Codice EUR Peso Peso e
(mm) (bar) (kg) (kg ⁄ m) (mm)
63 41 4 193 017 225 6,08 0,368 0,368 1,8
75 41 4 193 017 226 7,66 0,462 0,462 1,9
90 41 4 193 017 227 10,73 0,647 0,647 2,2
110 41 4 193 017 228 15,88 0,952 0,952 2,7
125 41 4 193 017 229 20,75 1,250 1,250 3,1
140 41 4 193 017 230 25,93 1,560 1,560 3,5
160 41 4 193 017 231 33,61 2,020 2,020 4,0
180 41 4 193 017 232 41,71 2,510 2,510 4,4
200 41 4 193 017 233 51,22 3,080 3,080 4,9
225 41 4 193 017 234 64,84 3,900 3,900 5,5
250 41 4 193 017 235 81,16 4,880 4,880 6,2
315 41 4 193 017 236 126,15 7,590 7,590 7,7
355 41 4 193 017 237 160,41 9,650 9,650 8,7
400 41 4 193 017 238 202,77 12,200 12,200 9,8
450 41 4 193 017 239 255,97 15,400 15,400 11,0
500 41 4 193 017 240 319,15 19,200 19,200 12,3
