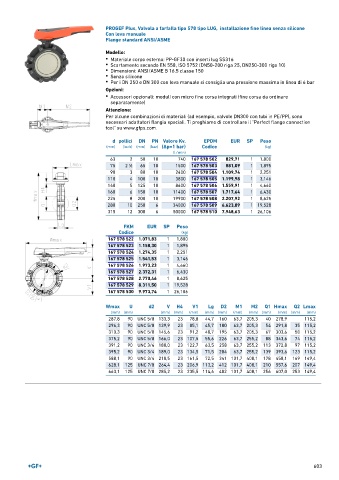

Page 603 - GEORGFISCHER - LISTINO 896

PROGEF Plus, Valvola a farfalla tipo 578 tipo LUG, installazione fine linea senza silicone
Con leva manuale
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Senza silicone
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 167 578 502 829,71 1 1,800
75 2 ∕2 65 10 1500 167 578 503 881,09 1 1,895
1
90 3 80 10 2400 167 578 504 1.109,74 1 2,251
110 4 100 10 3800 167 578 505 1.199,98 1 3,146
140 5 125 10 8600 167 578 506 1.559,91 1 4,660
160 6 150 10 11400 167 578 507 1.717,64 1 6,430
225 8 200 10 19900 167 578 508 2.207,92 1 8,625
280 10 250 6 34000 167 578 509 6.623,89 1 19,528
315 12 300 6 50000 167 578 510 7.948,63 1 26,106

FKM EUR SP Peso
Codice (kg)
167 578 522 1.071,83 1 1,800
167 578 523 1.158,30 1 1,895
167 578 524 1.274,35 1 2,251
167 578 525 1.541,53 1 3,146
167 578 526 1.973,23 1 4,660
167 578 527 2.372,31 1 6,430
167 578 528 2.770,46 1 8,625
167 578 529 8.311,50 1 19,528
167 578 530 9.973,74 1 26,106

Wmax U d2 V H4 V1 Lg D2 M1 M2 Q1 Hmax Q2 Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
287,8 90 UNC 5/8 133,3 23 78,8 44,7 160 63,7 205,3 40 278,9 115,2
296,3 90 UNC 5/8 139,9 23 85,1 45,7 180 63,7 205,3 54 291,8 35 115,2
310,3 90 UNC 5/8 145,6 23 91,2 48,7 195 63,7 205,3 67 303,6 50 115,2
375,2 90 UNC 5/8 166,0 23 107,5 55,6 226 63,7 255,2 88 343,6 74 115,2
391,2 90 UNC 3/4 180,0 23 122,7 63,5 258 63,7 255,2 113 372,8 97 115,2
395,2 90 UNC 3/4 189,0 23 134,5 71,5 284 63,7 255,2 139 393,6 123 115,2
588,1 90 UNC 3/4 210,5 23 161,5 72,5 341 101,7 408,1 178 458,1 169 149,4
628,1 125 UNC 7/8 264,4 23 206,9 113,2 412 101,7 408,1 210 557,6 207 149,4
663,1 125 UNC 7/8 285,2 23 235,5 114,6 482 101,7 408,1 256 607,0 253 149,4
