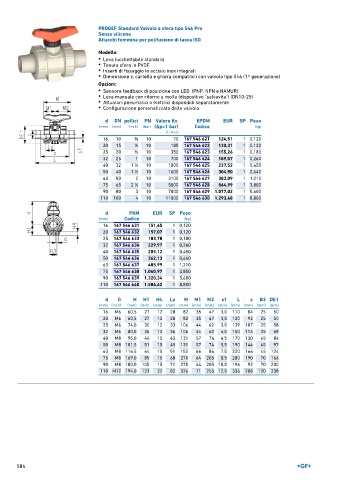

Page 584 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a sfera tipo 546 Pro
Senza silicone
Attacchi femmina per polifusione di tasca ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PVDF
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 167 546 621 124,51 1 0,120
20 15 1 ∕2 10 185 167 546 622 130,31 1 0,120
25 20 3 ∕4 10 350 167 546 623 155,26 1 0,180
32 25 1 10 700 167 546 624 189,57 1 0,260
40 32 1 ∕4 10 1000 167 546 625 237,52 1 0,450
1
50 40 1 ∕2 10 1600 167 546 626 304,50 1 0,640
1
63 50 2 10 3100 167 546 627 383,09 1 1,210
75 65 2 ∕2 10 5000 167 546 628 864,99 1 3,800
1
90 80 3 10 7000 167 546 629 1.077,02 1 5,600
110 100 4 10 11000 167 546 630 1.293,48 1 8,800
d FKM EUR SP Peso
(mm) Codice (kg)
16 167 546 631 151,45 1 0,120
20 167 546 632 157,07 1 0,120
25 167 546 633 183,78 1 0,180
32 167 546 634 229,97 1 0,260
40 167 546 635 285,12 1 0,450
50 167 546 636 362,13 1 0,640
63 167 546 637 485,99 1 1,210
75 167 546 638 1.060,97 1 3,800
90 167 546 639 1.320,34 1 5,600
110 167 546 640 1.584,62 1 8,800

d G H H1 H4 Lz M M1 M2 s1 L z B3 DE1
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 M6 60,5 27 12 28 82 35 47 3,0 110 84 25 50
20 M6 60,5 27 12 28 82 35 47 3,0 120 92 25 50
25 M6 74,0 30 12 33 106 44 62 3,0 139 107 25 58
32 M6 80,0 36 12 36 106 44 62 4,0 150 114 25 68
40 M8 95,0 44 15 43 131 57 74 4,5 170 130 45 84
50 M8 101,5 51 15 45 131 57 74 5,5 190 144 45 97
63 M8 116,5 64 15 51 152 66 86 7,0 220 166 45 124
75 M8 169,0 85 15 68 270 64 205 8,5 280 190 70 166
90 M8 180,0 105 15 71 270 64 205 10,0 196 92 70 200
110 M12 194,0 123 22 82 326 71 255 12,0 336 208 120 238

584
