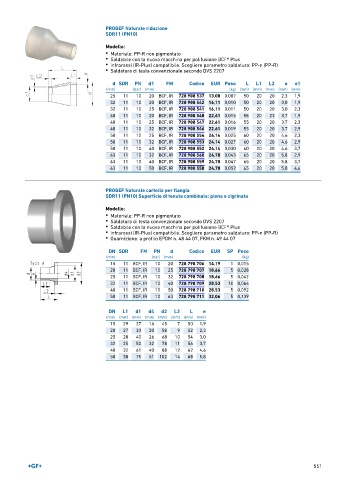

Page 551 - GEORGFISCHER - LISTINO 896
P. 551
PROGEF Naturale riduzione
SDR11 (PN10)
Modello:
• Materiale: PP-R non pigmentato
• Saldabile con la nuova macchina per polifusione BCF® Plus
• infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PP-n (PP-R)
• Saldatura di testa convenzionale secondo DVS 2207
d SDR PN d1 FM Codice EUR Peso L L1 L2 e e1
(mm) (bar) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
25 11 10 20 BCF, IR 728 908 537 13,08 0,007 50 20 20 2,3 1,9
32 11 10 20 BCF, IR 728 908 542 16,11 0,010 50 20 20 3,0 1,9
32 11 10 25 BCF, IR 728 908 541 16,11 0,011 50 20 20 3,0 2,3
40 11 10 20 BCF, IR 728 908 548 22,61 0,015 58 20 23 3,7 1,9
40 11 10 25 BCF, IR 728 908 547 22,61 0,016 55 20 20 3,7 2,3
40 11 10 32 BCF, IR 728 908 546 22,61 0,019 55 20 20 3,7 2,9
50 11 10 25 BCF, IR 728 908 554 24,14 0,025 60 20 20 4,6 2,3
50 11 10 32 BCF, IR 728 908 553 24,14 0,027 60 20 20 4,6 2,9
50 11 10 40 BCF, IR 728 908 552 24,14 0,030 60 20 20 4,6 3,7
63 11 10 32 BCF, IR 728 908 560 24,78 0,043 65 20 20 5,8 2,9
63 11 10 40 BCF, IR 728 908 559 24,78 0,047 65 20 20 5,8 3,7
63 11 10 50 BCF, IR 728 908 558 24,78 0,052 65 20 20 5,8 4,6
PROGEF Naturale cartella per flangia
SDR11 (PN10) Superficie di tenuta combinata: piana e zigrinata
Modello:
• Materiale: PP-R non pigmentato
• Saldatura di testa convenzionale secondo DVS 2207
• Saldabile con la nuova macchina per polifusione BCF® Plus
• infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PP-n (PP-R)
• Guarnizione: a profilo EPDM n. 48 44 07, FKM n. 49 44 07
DN SDR FM PN d Codice EUR SP Peso
(mm) (bar) (mm) (kg)
15 11 BCF, IR 10 20 728 798 706 14,19 1 0,015
20 11 BCF, IR 10 25 728 798 707 18,66 5 0,028
25 11 BCF, IR 10 32 728 798 708 18,66 5 0,042
32 11 BCF, IR 10 40 728 798 709 28,53 10 0,064
40 11 BCF, IR 10 50 728 798 710 28,53 5 0,092
50 11 BCF, IR 10 63 728 798 711 32,06 5 0,139
DN L1 d1 d4 d2 L2 L e
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
15 29 27 16 45 7 50 1,9
20 27 33 20 58 9 52 2,3
25 28 40 26 68 10 54 3,0
32 25 50 32 78 11 56 3,7
40 32 61 40 88 12 62 4,6
50 38 75 51 102 14 68 5,8
551
