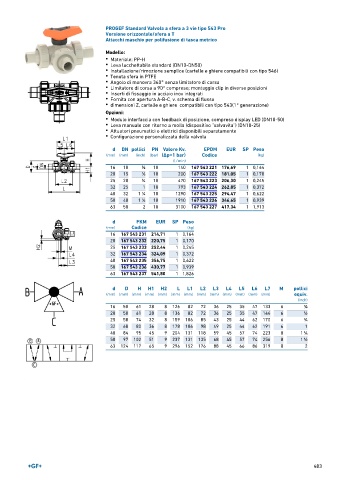

Page 483 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a sfera a 3 vie tipo 543 Pro
Versione orizzontale/sfera a T
Attacchi maschio per polifusione di tasca metrico

Modello:
• Materiale: PP-H
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-B-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 140 167 543 221 176,69 1 0,164
20 15 1 ∕2 10 200 167 543 222 181,05 1 0,170
25 20 3 ∕4 10 470 167 543 223 206,30 1 0,245
32 25 1 10 793 167 543 224 262,85 1 0,372
40 32 1 ∕4 10 1290 167 543 225 294,47 1 0,622
1
50 40 1 ∕2 10 1910 167 543 226 346,65 1 0,939
1
63 50 2 10 3100 167 543 227 417,34 1 1,913
d FKM EUR SP Peso
(mm) Codice (kg)
16 167 543 231 214,71 1 0,164
20 167 543 232 220,75 1 0,170
25 167 543 233 252,44 1 0,245
32 167 543 234 324,09 1 0,372
40 167 543 235 356,75 1 0,622
50 167 543 236 430,77 1 0,939
63 167 543 237 541,80 1 1,826

d D H H1 H2 L L1 L2 L3 L4 L5 L6 L7 M pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 61 28 8 126 82 72 36 25 35 47 133 6 3 ∕8
20 50 61 28 8 136 82 72 36 25 35 47 144 6 1 ∕2
25 58 74 32 8 159 106 85 43 25 44 62 170 6 3 ∕4
32 68 80 36 8 178 106 98 49 25 44 62 191 6 1
40 84 95 45 9 204 131 118 59 45 57 74 223 8 1 ∕4
1
1
50 97 102 51 9 237 131 135 68 45 57 74 256 8 1 ∕2
63 124 117 65 9 296 152 176 88 45 66 86 319 8 2
