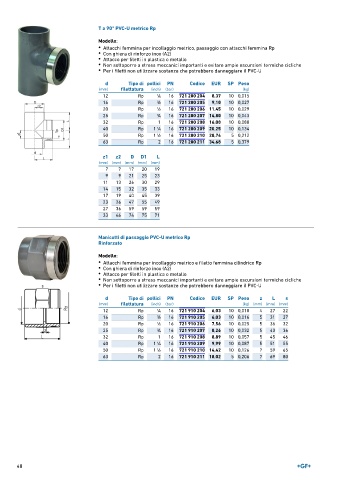

Page 48 - GEORGFISCHER - LISTINO 896

T a 90° PVC-U metrico Rp
Modello:
• Attacchi femmina per incollaggio metrico, passaggio con attacchi femmina Rp
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

d Tipo di pollici PN Codice EUR SP Peso
(mm) filettatura (inch) (bar) (kg)
12 Rp 1 ∕4 16 721 200 204 8,37 10 0,015
16 Rp 3 ∕8 16 721 200 205 9,10 10 0,027
20 Rp 1 ∕2 16 721 200 206 11,45 10 0,029
25 Rp 3 ∕4 16 721 200 207 14,80 10 0,043
32 Rp 1 16 721 200 208 16,08 10 0,080
40 Rp 1 ∕4 16 721 200 209 20,25 10 0,134
1
50 Rp 1 ∕2 16 721 200 210 28,74 5 0,212
1
63 Rp 2 16 721 200 211 34,68 5 0,379
z1 z2 D D1 L
(mm) (mm) (mm) (mm) (mm)
7 7 17 20 19
9 9 21 25 23
11 13 26 30 29
14 15 32 35 33
17 19 40 45 39
23 26 47 55 49
27 36 59 59 59
33 46 74 75 71

Manicotti di passaggio PVC-U metrico Rp
Rinforzato
Modello:
• Attacchi femmina per incollaggio metrico e filetto femmina cilindrico Rp
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

d Tipo di pollici PN Codice EUR SP Peso z L s
(mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm)
12 Rp 1 ∕4 16 721 910 204 6,03 10 0,010 4 27 22
16 Rp 3 ∕8 16 721 910 205 6,03 10 0,016 5 31 27
20 Rp 1 ∕2 16 721 910 206 7,56 10 0,025 5 36 32
25 Rp 3 ∕4 16 721 910 207 8,26 10 0,032 5 40 36
32 Rp 1 16 721 910 208 8,89 10 0,057 5 45 46
40 Rp 1 ∕4 16 721 910 209 9,99 10 0,087 5 51 55
1
50 Rp 1 ∕2 16 721 910 210 14,42 10 0,126 7 59 65
1
63 Rp 2 16 721 910 211 18,02 5 0,206 7 69 80
