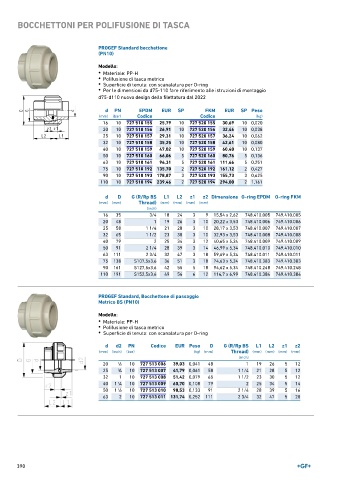

Page 390 - GEORGFISCHER - LISTINO 896

BOCCHETTONI PER POLIFUSIONE DI TASCA

PROGEF Standard bocchettone
(PN10)

Modello:
• Materiale: PP-H
• Polifusione di tasca metrico
• Superficie di tenuta: con scanalatura per O-ring
• Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio

d75-d110 nuovo design della filettatura dal 2022

d PN EPDM EUR SP FKM EUR SP Peso
(mm) (bar) Codice Codice (kg)
16 10 727 510 155 25,79 10 727 520 155 30,69 10 0,020
20 10 727 510 156 26,91 10 727 520 156 32,46 10 0,038
25 10 727 510 157 29,31 10 727 520 157 36,24 10 0,062
32 10 727 510 158 35,25 10 727 520 158 42,61 10 0,080
40 10 727 510 159 47,02 10 727 520 159 60,40 10 0,137
50 10 727 510 160 66,06 5 727 520 160 80,76 5 0,136
63 10 727 510 161 94,31 5 727 520 161 111,66 5 0,251
75 10 727 510 192 135,70 2 727 520 192 161,12 2 0,427
90 10 727 510 193 178,87 3 727 520 193 155,73 3 0,625
110 10 727 510 194 239,46 2 727 520 194 294,00 2 1,161

d D G (R/Rp BS L1 L2 z1 z2 Dimensione O-ring EPDM O-ring FKM
(mm) (mm) Thread) (mm) (mm) (mm) (mm)
(inch)
16 35 3/4 18 24 3 9 15,54 x 2,62 748.410.005 749.410.005
20 48 1 19 26 3 10 20,22 x 3,53 748.410.006 749.410.006
25 58 1 1/4 21 28 3 10 28,17 x 3,53 748.410.007 749.410.007
32 65 1 1/2 23 30 3 10 32,93 x 3,53 748.410.008 749.410.008
40 79 2 25 34 3 12 40,65 x 5,34 748.410.009 749.410.009
50 91 2 1/4 28 39 3 14 46,99 x 5,34 748.410.010 749.410.010
63 111 2 3/4 32 47 3 18 59,69 x 5,34 748.410.011 749.410.011
75 138 S107,5x3,6 36 51 3 18 74,63 x 5,34 748.410.383 749.410.383
90 161 S127,5x3,6 42 55 5 18 94,62 x 5,34 748.410.248 749.410.248
110 191 S152,5x3,6 49 54 6 12 114,7 x 6,99 748.410.384 749.410.384

PROGEF Standard, Bocchettone di passaggio
Metrico BS (PN10)
Modello:
• Materiale: PP-H
• Polifusione di tasca metrico
• Superficie di tenuta: con scanalatura per O-ring

d d2 PN Codice EUR Peso D G (R/Rp BS L1 L2 z1 z2
(mm) (inch) (bar) (kg) (mm) Thread) (mm) (mm) (mm) (mm)
(inch)
20 1 ∕2 10 727 513 006 39,03 0,041 48 1 19 26 5 12
25 3 ∕4 10 727 513 007 41,79 0,061 58 1 1/4 21 28 5 12
32 1 10 727 513 008 51,42 0,079 65 1 1/2 23 30 5 12
40 1 ∕4 10 727 513 009 60,70 0,108 79 2 25 34 5 14
1
1
50 1 ∕2 10 727 513 010 98,53 0,133 91 2 1/4 28 39 5 16
63 2 10 727 513 011 131,74 0,252 111 2 3/4 32 47 5 20
