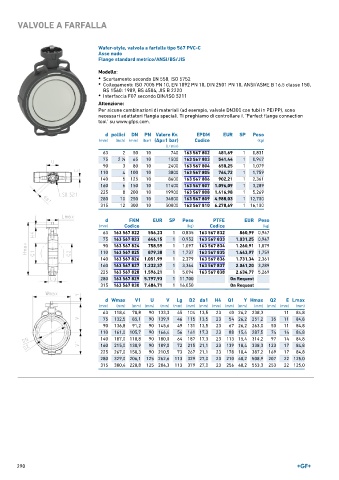

Page 290 - GEORGFISCHER - LISTINO 896

VALVOLE A FARFALLA

Wafer-style, valvola a farfalla tipo 567 PVC-C
Asse nudo
Flange standard metrico/ANSI/BS/JIS

Modello:
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Interfaccia F07 secondo DIN/ISO 5211

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 163 567 802 481,69 1 0,831
1
75 2 ∕2 65 10 1500 163 567 803 541,44 1 0,947
90 3 80 10 2400 163 567 804 658,25 1 1,079
110 4 100 10 3800 163 567 805 764,72 1 1,759
140 5 125 10 8600 163 567 806 902,21 1 2,361
160 6 150 10 11400 163 567 807 1.096,09 1 3,289
225 8 200 10 19900 163 567 808 1.416,98 1 5,269
280 10 250 10 34000 163 567 809 4.988,03 1 12,700
315 12 300 10 50000 163 567 810 6.278,69 1 16,100

d FKM EUR SP Peso PTFE EUR Peso
(mm) Codice (kg) Codice (kg)
63 163 567 822 556,23 1 0,835 163 567 832 860,99 0,947
75 163 567 823 646,15 1 0,952 163 567 833 1.031,25 0,947
90 163 567 824 758,59 1 1,097 163 567 834 1.260,91 1,079
110 163 567 825 879,30 1 1,737 163 567 835 1.443,97 1,759
140 163 567 826 1.051,99 1 2,379 163 567 836 1.731,34 2,361
160 163 567 827 1.232,37 1 3,364 163 567 837 2.061,20 3,289
225 163 567 828 1.596,21 1 5,094 163 567 838 2.634,77 5,269
280 163 567 829 5.797,93 1 11,700 On Request
315 163 567 830 7.484,71 1 16,050 On Request

d Wmax V1 U V Lg D2 da1 H4 Q1 Y Hmax Q2 E Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 78,8 90 133,3 45 104 13,5 23 40 26,2 238,3 11 84,8
75 132,5 85,1 90 139,9 46 115 13,5 23 54 26,2 251,2 35 11 84,8
90 136,8 91,2 90 145,6 49 131 13,5 23 67 26,2 263,0 50 11 84,8
110 161,0 105,7 90 166,4 56 161 17,3 23 88 15,4 287,5 74 14 84,8
140 187,0 118,8 90 180,0 64 187 17,3 23 113 15,4 314,2 97 14 84,8
160 215,0 130,9 90 189,0 72 215 21,1 23 139 18,4 338,3 123 17 84,8
225 267,0 158,3 90 210,5 73 267 21,1 23 178 18,4 387,2 169 17 84,8
280 329,0 206,1 125 262,6 113 329 27,0 23 210 40,2 508,9 207 22 125,0
315 380,4 228,8 125 284,3 113 379 27,0 23 256 40,2 553,3 253 22 125,0
