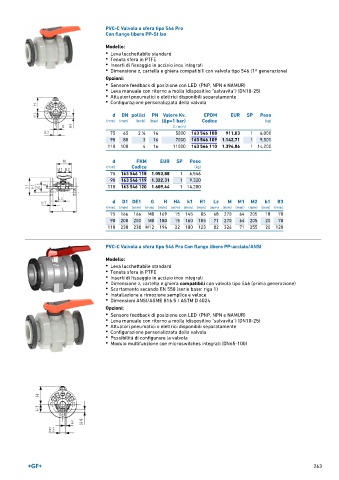

Page 263 - GEORGFISCHER - LISTINO 896

PVC-C Valvola a sfera tipo 546 Pro
Con flange libere PP-St Iso

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 2 ∕2 16 5000 163 546 108 911,03 1 6,000
1
90 80 3 16 7000 163 546 109 1.142,71 1 9,501
110 100 4 16 11000 163 546 110 1.394,86 1 14,200

d FKM EUR SP Peso
(mm) Codice (kg)
75 163 546 118 1.053,88 1 6,546
90 163 546 119 1.322,31 1 9,320
110 163 546 120 1.609,44 1 14,200

d D1 DE1 G H H4 k1 H1 Lz M M1 M2 b1 B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 166 166 M8 169 15 145 85 68 270 64 205 18 70
90 200 200 M8 180 15 160 105 71 270 64 205 20 70
110 238 238 M12 194 22 180 123 82 326 71 255 20 120

PVC-C Valvola a sfera tipo 546 Pro Con flange libere PP-acciaio/ANSI

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
• Scartamento secondo EN 558 (serie base: riga 1)
• Installazione e rimozione semplice e veloce
• Dimensioni ANSI/ASME B16.5 / ASTM D 4024

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

263
