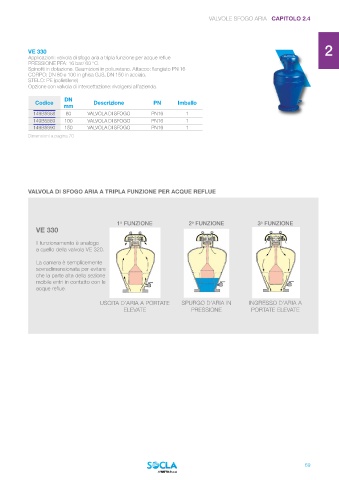

Page 71 - WATTS - CATALOGO SOCLA

1
VALVOLE SFOGO ARIA CAPITOLO 2.4

VE 330 2
Applicazioni: valvola di sfogo aria a tripla funzione per acque reflue
PRESSIONE PFA: 16 bar/ 60 °C.
Spinotti in dotazione. Guarnizioni in poliuretano. Attacco: flangiato PN 16
CORPO: DN 80 e 100 in ghisa GJS, DN 150 in acciaio.
STELO: PE (polietilene)
Opzione con valvola di intercettazione: rivolgersi all’azienda. 3

DN
Codice Descrizione PN Imballo
mm
149B5888 80 VALVOLA DI SFOGO PN16 1
149B5889 100 VALVOLA DI SFOGO PN16 1 4
149B5890 150 VALVOLA DI SFOGO PN16 1
Dimensioni a pagina 70

5

VALVOLA DI SFOGO ARIA A TRIPLA FUNZIONE PER ACQUE REFLUE
6

a
a
a
1 FUNZIONE 2 FUNZIONE 3 FUNZIONE
VE 330 7
Il funzionamento è analogo
a quello della valvola VE 320.

La camera è semplicemente
sovradimensionata per evitare 8
che la parte alta della sezione
mobile entri in contatto con le
acque reflue.

USCITA D’ARIA A PORTATE SPURGO D’ARIA IN INGRESSO D’ARIA A
ELEVATE PRESSIONE PORTATE ELEVATE 9

10

11

12

13
