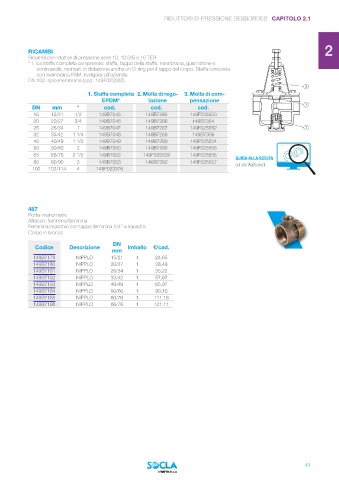

Page 45 - WATTS - CATALOGO SOCLA

1
RIDUTTORI DI PRESSIONE DESBORDES CAPITOLO 2.1

RICAMBI 2
Ricambi per riduttori di pressione serie 10, 10 BIS e 10 TER
* 1. La staffa completa comprende: staffa, tappo della staffa, membrana, guarnizione e
controsede, montati. In dotazione anche un O-ring per il tappo del corpo. Staffa completa
con membrana FKM: rivolgersi all’azienda
DN 100: solo membrana (cod. 149F023362)
3
1. Staffa completa 2. Molla di rego- 3. Molla di com-
EPDM* lazione pensazione
DN mm " cod. cod. cod.
15 15/21 1/2 149B7045 149B7285 149F025550
20 20/27 3/4 149B7046 149B7286 149B7354 4
25 26/34 1 149B7047 149B7287 149F025552
32 33/42 1 1/4 149B7048 149B7288 149B7356
40 40/49 1 1/2 149B7049 149B7289 149F025554
50 50/60 2 149B7050 149B7290 149F025555
65 66/76 2 1/2 149B7052 149F025528 149F025556 GUIDA ALLA SCELTA
80 80/90 3 149B7053 149B7293 149F025557 sul sito Watts.eu/it 5
100 102/114 4 149F023376

6

487
Porta-manometro
Attacco: femmina/femmina
Femmina/maschio con tappo femmina 1/4” a squadra
Corpo in bronzo 7

DN
Codice Descrizione Imballo €/cad.
mm
149B7179 NIPPLO 15/21 1 24,65
149B7180 NIPPLO 20/27 1 28,49
149B7181 NIPPLO 26/34 1 35,22 8
149B7182 NIPPLO 33/42 1 57,67
149B7183 NIPPLO 40/49 1 65,97
149B7184 NIPPLO 50/60 1 90,10
149B7185 NIPPLO 60/70 1 111,18
9
149B7186 NIPPLO 66/76 1 121,11
