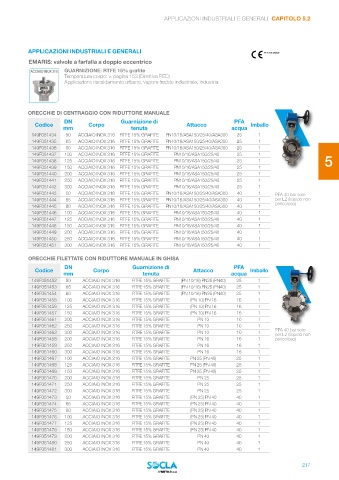

Page 219 - WATTS - CATALOGO SOCLA

1
APPLICAZIONI INDUSTRIALI E GENERALI CAPITOLO 5.2

2
APPLICAZIONI INDUSTRIALI E GENERALI PED 2014/68/UE

EMARIS: valvole a farfalla a doppio eccentrico
ACCIAIO INOX 316 GUARNIZIONE: RTFE 15% grafite
Temperatura corpo: v. pagina 153 (Direttiva PED)
3
Applicazioni: riscaldamento urbano, vapore freddo industriale, industria

ORECCHIE DI CENTRAGGIO CON RIDUTTORE MANUALE
DN Guarnizione di PFA
Codice Corpo Attacco Imballo 4
mm tenuta acqua
149F051434 50 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40/ASA300 25 1
149F051435 65 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40/ASA300 25 1
149F051436 80 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40/ASA300 25 1
149F051437 100 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1
149F051438 125 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1 5
149F051439 150 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1
149F051440 200 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1
149F051441 250 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1
149F051442 300 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40 25 1
149F051443 50 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40/ASA300 40 1 PFA 40 bar solo
149F051444 65 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40/ASA300 40 1 per L2 (liquido non 6
149F051445 80 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40/ASA300 40 1 pericoloso)
149F051446 100 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40 40 1
149F051447 125 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40 40 1
149F051448 150 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40 40 1
149F051449 200 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40 40 1 7
149F051450 250 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40 40 1
149F051451 300 ACCIAIO INOX 316 RTFE 15% GRAFITE PN10/16/ASA150/25/40 40 1

ORECCHIE FILETTATE CON RIDUTTORE MANUALE IN GHISA
DN Guarnizione di PFA
Codice Corpo Attacco Imballo 8
mm tenuta acqua
149F051452 50 ACCIAIO INOX 316 RTFE 15% GRAFITE (PN 10/16) PN25 (PN40) 25 1
149F051453 65 ACCIAIO INOX 316 RTFE 15% GRAFITE (PN 10/16) PN25 (PN40) 25 1
149F051454 80 ACCIAIO INOX 316 RTFE 15% GRAFITE (PN 10/16) PN25 (PN40) 25 1
149F051455 100 ACCIAIO INOX 316 RTFE 15% GRAFITE (PN 10) PN 16 16 1
149F051456 125 ACCIAIO INOX 316 RTFE 15% GRAFITE (PN 10) PN 16 16 1 9
149F051457 150 ACCIAIO INOX 316 RTFE 15% GRAFITE (PN 10) PN 16 16 1
149F051461 200 ACCIAIO INOX 316 RTFE 15% GRAFITE PN 10 10 1
149F051462 250 ACCIAIO INOX 316 RTFE 15% GRAFITE PN 10 10 1
149F051463 300 ACCIAIO INOX 316 RTFE 15% GRAFITE PN 10 10 1 PFA 40 bar solo
per L2 (liquido non
149F051458 200 ACCIAIO INOX 316 RTFE 15% GRAFITE PN 16 16 1 pericoloso)
149F051459 250 ACCIAIO INOX 316 RTFE 15% GRAFITE PN 16 16 1 10
149F051460 300 ACCIAIO INOX 316 RTFE 15% GRAFITE PN 16 16 1
149F051467 100 ACCIAIO INOX 316 RTFE 15% GRAFITE PN 25 (PN 40) 25 1
149F051468 125 ACCIAIO INOX 316 RTFE 15% GRAFITE PN 25 (PN 40) 25 1
149F051469 150 ACCIAIO INOX 316 RTFE 15% GRAFITE PN 25 (PN 40) 25 1
149F051470 200 ACCIAIO INOX 316 RTFE 15% GRAFITE PN 25 25 1
149F051471 250 ACCIAIO INOX 316 RTFE 15% GRAFITE PN 25 25 1 11
149F051472 300 ACCIAIO INOX 316 RTFE 15% GRAFITE PN 25 25 1
149F051473 50 ACCIAIO INOX 316 RTFE 15% GRAFITE (PN 25) PN 40 40 1
149F051474 65 ACCIAIO INOX 316 RTFE 15% GRAFITE (PN 25) PN 40 40 1
149F051475 80 ACCIAIO INOX 316 RTFE 15% GRAFITE (PN 25) PN 40 40 1
149F051476 100 ACCIAIO INOX 316 RTFE 15% GRAFITE (PN 25) PN 40 40 1 12
149F051477 125 ACCIAIO INOX 316 RTFE 15% GRAFITE (PN 25) PN 40 40 1
149F051478 150 ACCIAIO INOX 316 RTFE 15% GRAFITE (PN 25) PN 40 40 1
149F051479 200 ACCIAIO INOX 316 RTFE 15% GRAFITE PN 40 40 1
149F051480 250 ACCIAIO INOX 316 RTFE 15% GRAFITE PN 40 40 1
149F051481 300 ACCIAIO INOX 316 RTFE 15% GRAFITE PN 40 40 1
