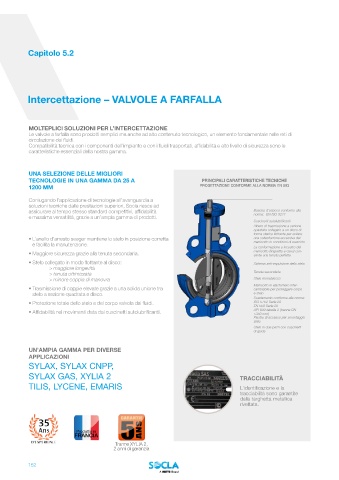

Page 154 - WATTS - CATALOGO SOCLA

Capitolo 5.2

Intercettazione – VALVOLE A FARFALLA

MOLTEPLICI SOLUZIONI PER L’INTERCETTAZIONE
Le valvole a farfalla sono prodotti semplici ma anche ad alto contenuto tecnologico, un elemento fondamentale nelle reti di
circolazione dei fluidi.
Compatibilità tecnica con i componenti dell’impianto e con i fluidi trasportati, affidabilità e alto livello di sicurezza sono le
caratteristiche essenziali della nostra gamma.

UNA SELEZIONE DELLE MIGLIORI
TECNOLOGIE IN UNA GAMMA DA 25 A PRINCIPALI CARATTERISTICHE TECNICHE
1200 MM PROGETTAZIONE CONFORME ALLA NORMA EN 593

Coniugando l’applicazione di tecnologie all’avanguardia a
soluzioni tecniche dalle prestazioni superiori, Socla riesce ad
assicurare al tempo stesso standard competitivi, affidabilità Basetta d’attacco conforme alla
e massima versatilità, grazie a un’ampia gamma di prodotti. norma: EN ISO 5211
Cuscinetti autolubrificanti
Albero di trasmissione a sezione
quadrata collegato a un disco di
forma sferica flottante per evitare
• L’anello d’arresto seeger mantiene lo stelo in posizione corretta una sollecitazione eccessiva del
e facilita la manutenzione. manicotto in condizioni di esercizio
La conformazione a incastro del
• Maggiore sicurezza grazie alla tenuta secondaria. manicotto (linguetta e cava) con-
sente una tenuta perfetta
• Stelo collegato in modo flottante al disco: Sistema anti-espulsione dello stelo
> maggiore longevità
> tenuta ottimizzata Tenuta secondaria
> minore coppia di manovra Stelo monoblocco
Manicotto in elastomero inter-
• Trasmissione di coppie elevate grazie a una solida unione tra cambiabile per proteggere corpo
stelo a sezione quadrata e disco. e stelo
Scartamento conforme alle norme:
• Protezione totale dello stelo e del corpo valvola dai fluidi. ISO 5752 Serie 20
EN 558 Serie 20
• Affidabilità nei movimenti data dai cuscinetti autolubrificanti. API 609 tabella 2 (tranne DN
>350 mm)
Piastra di accesso per smontaggio
stelo
Stelo in due pezzi con cuscinetti
di guida

UN’AMPIA GAMMA PER DIVERSE
APPLICAZIONI
SYLAX, SYLAX CNPP,
SYLAX GAS, XYLIA 2 TRACCIABILITÀ

TILIS, LYCENE, EMARIS L’identificazione e la
tracciabilità sono garantite
dalla targhetta metallica
rivettata.

GARANTIE
ANS
Prodotto in
FRANCIA
Tranne XYLIA 2,
2 anni di garanzia

152
