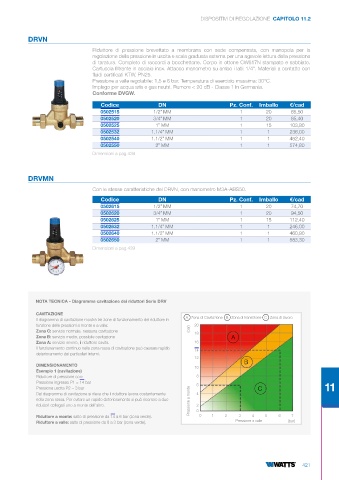

DISPOSITIVI DI REGOLAZIONE  CAPITOLO 11.2



           DRVN
                                  Riduttore di pressione brevettato a membrana con sede compensata, con manopola per la
                                  regolazione della pressione in uscita e scala graduata esterna per una agevole lettura della pressione
                                  di taratura. Completo di raccordi a bocchettone. Corpo in ottone CW617N stampato e sabbiato.
                                  Cartuccia filtrante in acciaio inox. Attacco manometro su ambo i lati: 1/4”. Materiali a contatto con
                                  fluidi certificati KTW. PN25.
                                  Pressione a valle regolabile: 1,5 e 6 bar. Temperatura di esercizio massima: 30°C.
                                  Impiego per acqua aria e gas neutri. Rumore < 20 dB - Classe 1 in Germania.
                                  Conforme DVGW.
                                    Codice               DN                       Pz. Conf.  Imballo   €/cad
                                    0502515            1/2” MM                       1        20       65,50
                                    0502520            3/4” MM                       1        20       85,40
                                    0502525             1” MM                        1        15       103,80
                                    0502532           1.1/4” MM                      1         1       236,00
                                    0502540           1.1/2” MM                      1         1       452,40
                                    0502550             2” MM                        1         1       574,80
                                  Dimensioni a pag.439



           DRVMN

                                  Con le stesse caratteristiche del DRVN, con manometro M3A-ABS50.
                                    Codice               DN                       Pz. Conf.  Imballo   €/cad
                                    0502615            1/2” MM                       1        20       74,70
                                    0502620            3/4” MM                       1        20       94,50
                                    0502625             1” MM                        1        15       112,40
                                    0502632           1.1/4” MM                      1         1       246,00
                                    0502640           1.1/2” MM                      1         1       460,90
                                    0502650             2” MM                        1         1       583,30
                                  Dimensioni a pag.439










              NOTA TECNICA - Diagramma cavitazione dei riduttori Serie DRV
              CAVITAZIONE
              Il diagramma di cavitazione mostra tre zone di funzionamento del riduttore in    A   Zona di Cavitazione   B   Zona di transizione   C   Zona di lavoro
              funzione delle pressioni a monte e a valle:            20
              Zona C: servizio normale, nessuna cavitazione         (bar)  18
              Zona B: servizio medio, possibile cavitazione                       A
              Zona A: servizio severo, il riduttore cavita.          16
              Il funzionamento continuo nella zona rossa di cavitazione può causare rapido   14
              deterioramento dei particolari interni.
                                                                     12
              DIMENSIONAMENTO                                        10                B
              Esempio 1 (cavitazione)
              Riduttore di pressione con:                             8
              Pressione ingresso P1 = 14 bar                          6
              Pressione uscita P2 = 3 bar                                                   C                      11
              Dal diagramma di cavitazione si rileva che il riduttore lavora costantemente   4
              nella zona rossa. Per evitare un rapido deterioramento si può ricorrere a due   Pressione a monte
              riduttori collegati uno a monte dell’altro.             2 0

              Riduttore a monte: salto di pressione da 14 a 6 bar (zona verde).  0  1  2  3  4  5  6   7
              Riduttore a valle: salto di pressione da 6 a 3 bar (zona verde).      Pressione a valle  (bar)
