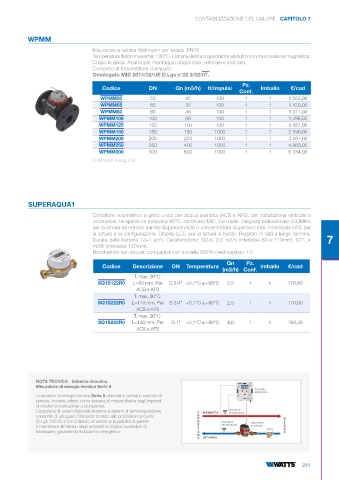

Page 247 - WATTS - CATALISTINO 2025

CONTABILIZZAZIONE DEL CALORE CAPITOLO 7

WPMM
Misuratore a turbina Woltmann per acqua. PN16.
Temperatura fluido massima: 130°C. Lettura diretta a quadrante asciutto con trasmissione magnetica.
Corpo in ghisa. Adatto per montaggio orizzontale, verticale e inclinato.
Completo di trasmettitore di impulsi.
Omologato MID 2014/32/UE D.Lgs n°22 2/02/07.
Pz.
Codice DN Qn (m3/h) lt/impulsi Imballo €/cad
Conf.
WPMM50 50 15 100 1 1 1.053,00
WPMM65 65 25 100 1 1 1.129,00
WPMM80 80 40 100 1 1 1.311,00
WPMM100 100 60 100 1 1 1.398,00
WPMM125 125 100 100 1 1 1.581,00
WPMM150 150 150 1000 1 1 2.190,00
WPMM200 200 250 1000 1 1 3.161,00
WPMM250 250 400 1000 1 1 4.960,00
WPMM300 300 600 1000 1 1 6.134,00
Dimensioni a pag.252

SUPERAQUA1
Contatore volumetrico a getto unico per acqua sanitaria (ACS e AFS), per installazione verticale o
orizzontale, temperatura massima 90°C, certificato MID, con radio integrata bidirezionale (433Mhz)
per la lettura da remoto tramite Supercom 636 o concentratore Supercom 646. Interfaccia NFC per
la lettura e la configurazione. Display LCD per la lettura a bordo. Registro di dati a lungo termine.
Durata della batteria 12+1 anni. Caratteristiche: G3/4, 2,5 m3/h (interasse 80 e 110mm), G1’’, 4 7
m3/h (interasse 130mm).
Bocchettoni non inclusi, compatibili con modello RDRV (vedi capitolo 11).
Qn Pz.
Codice Descrizione DN Temperatura Imballo €/cad
(m3/h) Conf.
T. max, 90°C.
SQ1S122R0 L=80 mm. Per G 3/4" +0,1°C a +90°C 2,5 1 1 170,60
ACS e AFS
T. max, 90°C.
SQ1S222R0 L=110 mm. Per G 3/4" +0,1°C a +90°C 2,5 1 1 170,60
ACS e AFS
T. max, 90°C.
SQ1S822R0 L=130 mm. Per G 1" +0,1°C a +90°C 4,0 1 1 183,40
ACS e AFS

NOTA TECNICA - Schema idraulico.
Misuratore di energia termica Serie 5
I misuratori di energia termica Serie 5 abbinati a contatori volumici di
portata, trovano utilizzo come sistema di misura diretta negli impianti
di moderna costruzione a pluriutenze.
L’adozione di questi dispositivi insieme a sistemi di termoregolazione
consente di adeguare l’impianto termico alle prescrizioni previste
(D.Lgs 192/05 e s.m.i) dando all’utente la possibilità di gestire
e mantenere all’interno degli ambienti le migliori condizioni di
benessere, garantendo il risparmio energetico.

245
