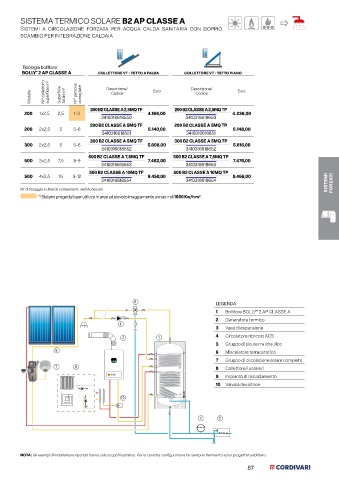

Page 87 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

SISTEMA TERMICO SOLARE B2 AP CLASSE A

Sistemi a circolazione forzata per acqua calda sanitaria con doppio STRATOS ®
scambio per integrazione caldaia

Tipologia bollitore:
BOLLY 2 AP CLASSE A COLLETTORE VT - TETTO A FALDA COLLETTORE VT - TETTO PIANO
®

Modello Nr° collettori x superficie m 2 Superficie totale m 2 Nr° persone consigliate Descrizione/ Euro Descrizione/ Euro SISTEMI NATURALI
Codice
Codice
200 B2 CLASSE A 2,5MQ TF 200 B2 CLASSE A 2,5MQ TP
200 1x2,5 2,5 1-3 4.166,00 4.236,00
3410316618550 3410316618650
200 B2 CLASSE A 5MQ TF 200 B2 CLASSE A 5MQ TP
200 2x2,5 5 5-6 5.140,00 5.148,00
3410316618551 3410316618651
300 B2 CLASSE A 5MQ TF 300 B2 CLASSE A 5MQ TP
300 2x2,5 5 5-6 5.608,00 5.616,00
3410316618552 3410316618652
500 B2 CLASSE A 7,5MQ TF 500 B2 CLASSE A 7,5MQ TP
500 3x2,5 7,5 8-9 7.462,00 7.476,00
3410316618553 3410316618653
500 B2 CLASSE A 10MQ TF 500 B2 CLASSE A 10MQ TP
500 4x2,5 10 9-12 8.450,00 8.466,00
3410316618554 3410316618654 SISTEMI FORZATI
Kit di fissaggio e ulteriori componenti, vedi Accessori.
2
(*) Sistemi progettati per utilizzo in aree ad elevato irraggiamento annuo > di 1600 Kw/h m .

GRANDI IMPIANTI

6 LEGENDA
1 Bollitore BOLLY 2 AP CLASSE A
®
2 Generatore termico
4
3 Vaso di espansione
2 1 4 Circolatore ricircolo ACS
5 Gruppo di sicurezza idraulico
8 6 Miscelatore termostatico COLLETTORI
7 Gruppo di circolazione solare completo E ACCESSORI
7 9 8 Collettore/i solare/i
9 Impianto di riscaldamento
10 Valvola deviatrice
10

3 5
SUPPORTO TECNICO

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.

87
