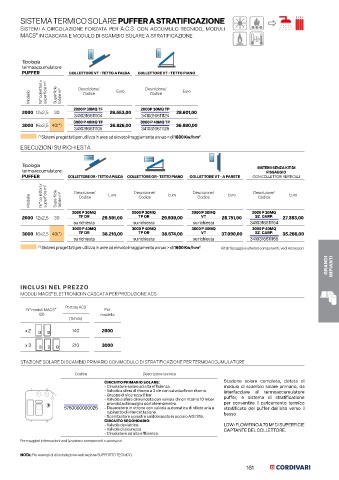

Page 161 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

SISTEMA TERMICO SOLARE PUFFER A STRATIFICAZIONE

Sistemi a circolazione forzata per A.C.S. con accumulo tecnico, moduli STRATOS ®
MACS in cascata e modulo di scambio solare a stratificazione
®

Tipologia
termoaccumulatore:
PUFFER COLLETTORE VT - TETTO A FALDA COLLETTORE VT - TETTO PIANO

Modello Nr° collettori x superficie m 2 Superficie totale m 2 Descrizione/ Euro Descrizione/ Euro SISTEMI NATURALI
Codice
Codice
2000 P 30MQ TF 2000P 30MQ TP
2000 12x2,5 30 28.553,00 28.601,00
3410316611104 3410316611124
3000 P 40MQ TF 3000 P 40MQ TP
3000 16x2,5 40(*) 36.826,00 36.890,00
3410316611105 3410316611125
2
(*) Sistemi progettati per utilizzo in aree ad elevato irraggiamento annuo > di 1600 Kw/h m .
ESECUZIONI SU RICHIESTA

Tipologia SISTEMI SENZA KIT DI
termoaccumulatore: FISSAGGIO
PUFFER COLLETTORE OR - TETTO A FALDA COLLETTORE OR - TETTO PIANO COLLETTORE VT - A PARETE CON COLLETTORI VERTICALI SISTEMI FORZATI

Modello Nr° collettori x superficie m 2 Superficie totale m 2 Descrizione/ Euro Descrizione/ Euro Descrizione/ Euro Descrizione/ Euro
Codice
Codice
Codice
Codice
2000 P 30MQ 2000 P 30MQ 2000 P 30MQ 2000 P 30MQ
2000 12x2,5 30 TF OR 29.591,00 TP OR 29.939,00 VT 28.751,00 SZ. CARP. 27.383,00
su richiesta su richiesta su richiesta 3410316611164
3000 P 40MQ 3000 P 40MQ 3000 P 40MQ 3000 P 40MQ
3000 16x2,5 40(*) TF OR 38.210,00 TP OR 38.674,00 VT 37.090,00 SZ. CARP. 35.266,00
su richiesta su richiesta su richiesta 3410316611165
2
(*) Sistemi progettati per utilizzo in aree ad elevato irraggiamento annuo > di 1600 Kw/h m . Kit di fissaggio e ulteriori componenti, vedi Accessori.
GRANDI IMPIANTI

INCLUSI NEL PREZZO
MODULI MACS ELETTRONICI IN CASCATA PER PRODUZIONE ACS
®
Portata ACS
N° moduli MACS ® Per
120 modello
[lt/min]
x 2 140 2000
COLLETTORI E ACCESSORI
x 3 210 3000

STAZIONE SOLARE DI SCAMBIO PRIMARIO CON MODULO DI STRATIFICAZIONE PER TERMOACCUMULATORE
Codice Descrizione tecnica
Circuito primario solare: Stazione solare completa, dotata di
- Circolatore solare ad alta efficienza. modulo di scambio solare primario, da
- Valvola a sfera di ritorno a 3 vie con valvola di non ritorno. interfacciare al termoaccumulatore
- Gruppo di sicurezza 6 bar. puffer, e sistema di stratificazione
- Valvola a sfera di mandata con valvola di non ritorno 10 mbar
provvista di maniglia portatermometro. per consentire il caricamento termico
5760000000026 - Disaeratore in ottone con valvola automatica di sfiato aria e stratificato del puffer dall’alto verso il
rubinetto di intercettazione. basso.
- Scambiatore a piastre saldobrasato in acciaio AISI 316.
Circuito secondario:
2
- Valvola deviatrice. LOW-FLOW FINO A 70 M DI SUPERFICIE
- Valvola di sicurezza. CAPTANTE DEL COLLETTORE.
- Circolatore ad alta efficienza. SUPPORTO TECNICO
Per maggiori informazioni vedi la sezione componenti e accessori.
NOTA: Per esempi di di installazione vedi sezione SUPPORTO TECNICO.

161
