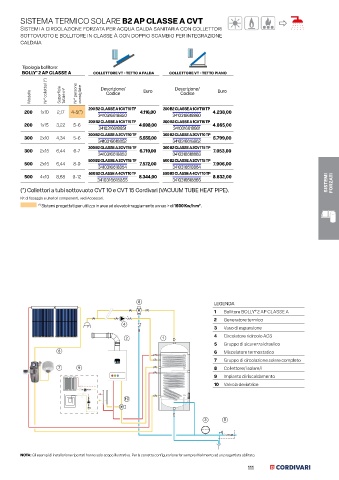

Page 111 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

SISTEMA TERMICO SOLARE B2 AP CLASSE A CVT

Sistemi a circolazione forzata per acqua calda sanitaria con collettori STRATOS ®
sottovuoto e bollitore in classe A con doppio scambio per integrazione
caldaia

Tipologia bollitore:
BOLLY 2 AP CLASSE A COLLETTORE VT - TETTO A FALDA COLLETTORE VT - TETTO PIANO
®

Modello Nr° collettori (*) Superficie totale m 2 Nr° persone consigliate Descrizione/ Euro Descrizione/ Euro SISTEMI NATURALI
Codice
Codice
200 B2 CLASSE A 1CVT10 TF 200 B2 CLASSE A 1CVT10 TP
200 1x10 2,17 4-5(*) 4.116,00 4.238,00
3410316618850 3410316618860
200 B2 CLASSE A 1CVT15 TF 200 B2 CLASSE A 1CVT15 TP
200 1x15 3,22 5-6 4.698,00 4.865,00
3410316618851 3410316618861
300 B2 CLASSE A 2CVT10 TF 300 B2 CLASSE A 2CVT10 TP
300 2x10 4,34 5-6 5.555,00 5.799,00
3410316618852 3410316618862
300 B2 CLASSE A 2CVT15 TF 300 B2 CLASSE A 2CVT15 TP
300 2x15 6,44 6-7 6.719,00 7.053,00
3410316618853 3410316618863
500 B2 CLASSE A 2CVT15 TF 500 B2 CLASSE A 2CVT15 TP
500 2x15 6,44 8-9 7.572,00 7.906,00
3410316618854 3410316618864
500 B2 CLASSE A 4CVT10 TF 500 B2 CLASSE A 4CVT10 TP
500 4x10 8,68 9-12 8.344,00 8.832,00
3410316618855 3410316618865 SISTEMI FORZATI
(*) Collettori a tubi sottovuoto CVT 10 e CVT 15 Cordivari (VACUUM TUBE HEAT PIPE).
Kit di fissaggio e ulteriori componenti, vedi Accessori.
2
(*) Sistemi progettati per utilizzo in aree ad elevato irraggiamento annuo > di 1600 Kw/h m .

GRANDI IMPIANTI

6 LEGENDA
1 Bollitore BOLLY 2 AP CLASSE A
®
2 Generatore termico
4
3 Vaso di espansione
4 Circolatore ricircolo ACS
2 1
5 Gruppo di sicurezza idraulico
8 6 Miscelatore termostatico COLLETTORI E ACCESSORI
7 Gruppo di circolazione solare completo
7 9 8 Collettore/i solare/i
9 Impianto di riscaldamento
10 Valvola deviatrice

10

3 5
SUPPORTO TECNICO

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.

111
