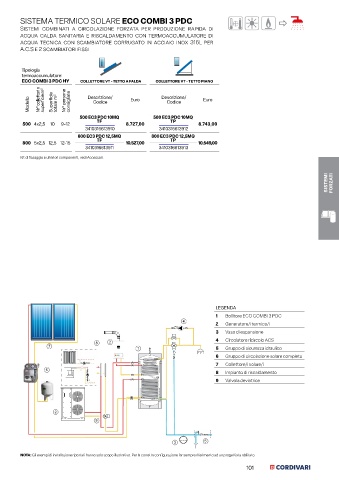

Page 101 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

SISTEMA TERMICO SOLARE ECO COMBI 3 PDC

Sistemi combinati a circolazione forzata per produzione rapida di STRATOS ®
acqua calda sanitaria e riscaldamento con termoaccumulatore di
acqua tecnica con scambiatore corrugato in acciaio inox 316L per
A.C.S e 2 scambiatori fissi

Tipologia
termoaccumulatore:
ECO COMBI 3 PDC HY COLLETTORE VT - TETTO A FALDA COLLETTORE VT - TETTO PIANO

Modello Nr° collettori x superficie m 2 Superficie totale m 2 Nr° persone consigliate Descrizione/ Euro Descrizione/ Euro SISTEMI NATURALI
Codice
Codice
500 EC3 PDC 10MQ 500 EC3 PDC 10MQ
500 4x2,5 10 9-12 TF 8.727,00 TP 8.743,00
3410316613910 3410316613912
800 EC3 PDC 12,5MQ 800 EC3 PDC 12,5MQ
800 5x2,5 12,5 12-15 TF 10.527,00 TP 10.549,00
3410316613911 3410316613913
Kit di fissaggio e ulteriori componenti, vedi Accessori.

SISTEMI FORZATI

GRANDI IMPIANTI

LEGENDA
1 Bollitore ECO COMBI 3 PDC
4
2 Generatore/i termico/i
3 Vaso di espansione

8 2 4 Circolatore ricircolo ACS
7
1 5 Gruppo di sicurezza idraulico
6 Gruppo di circolazione solare completo COLLETTORI E ACCESSORI
7 Collettore/i solare/i
6
8 Impianto di riscaldamento
9 Valvola deviatrice

2
9
SUPPORTO TECNICO

3 5

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.

101
