Page 20 - CORDIVARI - LISTINO POMPA DI CALORE VESTALIS

LA SCELTA DELLA

POMPA DI CALORE

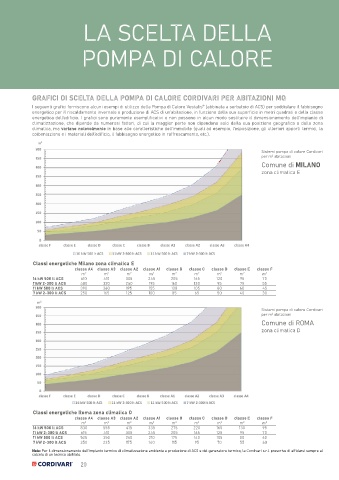

GRAFICI DI SCELTA DELLA POMPA DI CALORE CORDIVARI PER ABITAZIONI MQ

I seguenti grafici forniscono alcuni esempi di utilizzo della Pompa di Calore Vestalis (abbinata a serbatoio di ACS) per soddisfare il fabbisogno
®
energetico per il riscaldamento invernale e produzione di ACS di un’abitazione, in funzione della sua superficie in metri quadrati e della classe
energetica dell’edificio. I grafici sono puramente esemplificativi e non possono in alcun modo sostituire il dimensionamento dell’impianto di
climatizzazione, che dipende da numerosi fattori, di cui la maggior parte non dipendono solo dalla sua posizione geografica o dalla zona
climatica, ma variano notevolmente in base alle caratteristiche dell’immobile (quali ad esempio, l’esposizione, gli ulteriori apporti termici, la
coibentazione e i materiali dell’edificio, il fabbisogno energetico in raffrescamento, etc.).
m 2
500 Sistemi pompa di calore Cordivari
2
450 per m abitazioni
Comune di MILANO
400
zona climatica E
350
300
250
200
150
100
50
0
classe F classe E classe D classe C classe B classe A1 classe A2 classe A3 classe A4
16 kW 500 lt ACS 11kW 2-300 lt ACS 11 kW 500 lt ACS 7 kW 2-300 lt ACS
Classi energetiche Milano zona climatica E
classe A4 classe A3 classe A2 classe A1 classe B classe C classe D classe E classe F
m 2 m 2 m 2 m 2 m 2 m 2 m 2 m 2 m 2
16 kW 500 lt ACS 610 410 305 245 205 165 120 95 70
11kW 2-300 lt ACS 480 320 240 195 160 130 95 75 55
11 kW 500 lt ACS 390 260 195 155 130 105 80 60 45
7 kW 2-300 lt ACS 250 165 125 100 85 65 50 40 30
m 2
500
Sistemi pompa di calore Cordivari
2
450 per m abitazioni
400 Comune di ROMA
350 zona climatica D
300
250
200
150
100
50
0
classe F classe E classe D classe C classe B classe A1 classe A2 classe A3 classe A4
16 kW 500 lt ACS 11 kW 2-300 lt ACS 11 kW 500 lt ACS 7 kW 2-300 lt ACS
Classi energetiche Roma zona climatica D
classe A4 classe A3 classe A2 classe A1 classe B classe C classe D classe E classe F
m 2 m 2 m 2 m 2 m 2 m 2 m 2 m 2 m 2
16 kW 500 lt ACS 830 555 415 335 275 220 165 130 95
11 kW 2-300 lt ACS 615 410 305 245 205 165 125 95 70
11 kW 500 lt ACS 525 350 260 210 175 140 105 80 60
7 kW 2-300 lt ACS 350 235 175 140 115 95 70 55 40
Note: Per il dimensionamento dell’impianto termico di climatizzazione ambiente e produzione di ACS e del generatore termico, la Cordivari s.r.l. prescrive di affidarsi sempre al
calcolo di un tecnico abilitato.
