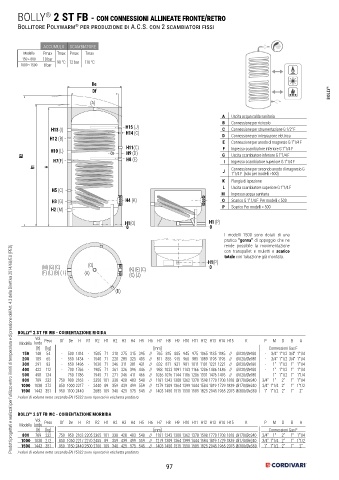

Page 97 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

®
BOLLY 2 ST FB - con connessioni allineate fronte/retro
Bollitore Polywarm per produzione di A.C.S. con 2 scambiatori fissi
®

ACCUMULO SCAMBIATORE
Modello Pmax Tmax Pmax Tmax
150 ÷ 800 10 bar 90 °C 12 bar 110 °C
1000 ÷ 1500 8 bar

De
Df BOLLY ®

(A)

A Uscita acqua calda sanitaria
B Connessione per ricircolo
H13 (I) H15 (J) C Connessione per strumentazione G 1/2” F
H14 (C)
H12 (B) D Connessione per integrazione elettrica
E Connessione per anodo di magnesio G 1”1/4 F
H11(C) F Ingresso scambiatore inferiore G 1”1/4 F
H10 (L) H9 (D)
R2 G Uscita scambiatore inferiore G 1”1/4 F
H7(F) H8 (E) I Ingresso scambiatore superiore G 1”1/4 F
R1 Connessione per secondo anodo di magnesio G
J 1”1/4 F (solo per modelli >500)
K Flangia di ispezione
H5 (C) L Uscita scambiatore superiore G 1”1/4 F
M Ingresso acqua sanitaria
H3 (G) H4 (K) O Scarico G 1” 1/4 F Per modelli ≤ 500
H2 (M) P Scarico Per modelli > 500

H1(O) H1 (P)
0 0
I modelli 1500 sono dotati di una
pratica “gonna” di appoggio che ne
rende possibile la movimentazione
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
con transpallet e muletti e scarico
totale con tubazione già montata.
H1(P)
(M) (G) (C) (O) (K) (E) (C) 0
(F) (L) (B) ( I ) (A) (C) (J)

(D)

®
BOLLY 2 ST FB WB - COIBENTAZIONE RIGIDA
Vol.
Modello lordo Peso Df De H R1 R2 H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H13 H14 H15 K P M D B A
[lt] [kg] [mm] Connessioni Gas F
150 148 54 - 500 1414 - 1505 71 210 275 315 395 // 765 815 885 945 975 1065 1185 1185 // Øi120/Øe180 - 3/4" 1”1/2 3/4" 1”1/4
200 189 65 - 550 1434 - 1540 71 220 285 325 405 // 811 855 915 960 985 1089 1195 1195 // Øi120/Øe180 - 3/4" 1”1/2 3/4" 1”1/4
300 291 83 - 650 1486 - 1630 71 246 311 381 431 // 832 871 931 981 1011 1101 1221 1221 // Øi120/Øe180 - 1" 1”1/2 1" 1”1/4
400 422 112 - 700 1766 - 1905 71 261 326 396 446 // 988 1033 1091 1143 1166 1286 1486 1486 // Øi120/Øe180 - 1" 1”1/2 1" 1”1/4
500 498 134 - 750 1786 - 1945 71 271 346 411 466 // 1036 1076 1144 1186 1206 1331 1476 1476 // Øi120/Øe180 - 1" 1”1/2 1" 1”1/4
800 789 232 750 900 2163 - 2350 101 338 428 483 548 // 1181 1243 1308 1362 1378 1598 1770 1708 1818 Øi170/Øe240 3/4” 1" 2” 1" 1”1/4
1000 1038 272 850 1000 2217 - 2440 89 359 439 499 559 // 1279 1309 1364 1399 1444 1584 1819 1729 1839 Øi170/Øe240 3/4” 1"1/4 2” 1" 1"1/2
1500 1443 351 950 1100 2440 - 2685 109 340 425 575 545 // 1403 1450 1515 1550 1585 1825 2045 1965 2075 Øi300/Øe380 1” 1"1/2 2” 1" 2"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

BOLLY 2 ST FB WC - COIBENTAZIONE MORBIDA
®
Vol.
Modello lordo Peso Df De H R1 R2 H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H13 H14 H15 K P M D B A
[lt] [kg] [mm] Connessioni Gas F
800 789 232 750 950 2163 2205 2365 101 338 428 483 548 // 1181 1243 1308 1362 1378 1598 1770 1708 1818 Øi170/Øe240 3/4” 1" 2” 1" 1”1/4
1000 1038 272 850 1050 2217 2270 2455 89 359 439 499 559 // 1279 1309 1364 1399 1444 1584 1819 1729 1839 Øi170/Øe240 3/4” 1"1/4 2” 1" 1"1/2
1500 1443 351 950 1150 2440 2500 2700 109 340 425 575 545 // 1403 1450 1515 1550 1585 1825 2045 1965 2075 Øi300/Øe380 1” 1"1/2 2” 1" 2"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
