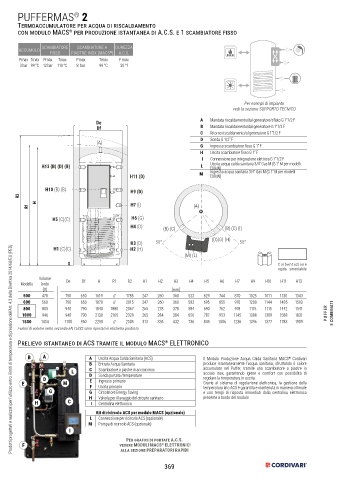

Page 369 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI
P. 369

PUFFERMAS  2
                           ®
       Termoaccumulatore per acqua di riscaldamento
       con modulo MACS  per produzione istantanea di A.C.S. e 1 scambiatore fisso
                         ®
                                                                      De
                                                                      Df
                SCAMBIATORE  SCAMBIATORE A   DUREZZA
        ACCUMULO                                                      (A)
                  FISSO   PIASTRE INOX (MACS )  A.C.S.
                                        ®
        Pmax Tmax Pmax  Tmax  Pmax  Tmax   F max
        3 bar 99 °C 12 bar  110 °C  8 bar  99 °C  30 °f
                                                   H13 (B) (D) (B)
                                                                                  H11 (D)

                                                    H10 (B) (B)                   H9 (D)
                                                                                       Per esempi di impianto
                                           R2                                      vedi la sezione SUPPORTO TECNICO
                                                                                  H7 (I)
                                                 H
                                              R1
                                   De                                  A    Mandata riscaldamento/dal generatore/sfiato G 1”1/2 F
                                                                                  H6 (G)
                                   Df                  H5 (C)(C)       B    Mandata riscaldamento/dal generatore G 1”1/2 F
                                                                       C    Ritorno riscaldamento/al generatore G 1”1/2 F
                                                                                  H4 (D)
                                                                       D    Sonda G 1/2” F
                                   (A)
                                                                       G    Ingresso scambiatore fisso G 1” F
                                                                       H    Uscita scambiatore fi
                                                                                  H3 (D)sso G 1” F
                                                       H1 (C)(C)        I   Connessione per integrazione elettrica G 1”1/2 F
                                                                                  H2 (H)
                H13 (B) (D) (B)                                         L   Uscita acqua calda sanitaria 3/4” Gas M (G 1” M per modelli
                                                                           120kW)
                                                            0          M    Ingresso acqua sanitaria 3/4” Gas M (G 1” M per modelli
                                               H11 (D)                     120kW)
                 H10 (B) (B)                   H9 (D)
        R2
                                               H7 (I)                (A)
           R1
              H
                   H5 (C)(C)                   H6 (G)
                                               H4 (D)     (B) (C)               (B) (C) (I)

                                               H3 (D)   50°                (D)(G) (H)  50°
     Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
                    H1 (C)(C)                  H2 (H)
                                                                  (M) (L)
                         0                                                                         Coibentazione
                                                                                                   rigida  smontabile
               Volume   De    Df   H    R1    R2   H1    H2   H3   H4    H5   H6    H7   H9   H10   H11  H13
        Modello  lordo
                [lt]                                         [mm]
         500    478     750  650  (A)    //  1785  247  260   360  533   629  744  870  1025  1011  1130  1343
                                   1619
         600    560     750  650  1870   //  2015  247  260   360  582   695  855  970  1200  1144  1485  1593
         800    805     940  790  1840  1880  2067  265  278  378  584   690  762  918   1115  1115  1442  1541
         1000   946     940  790  2130  2165  2329  265  284  384  656   787  953  1145  1388  1309  1588  1831     PUFFER   E COMBINATI
                        1100
                                             2505
         1500  1454    (B) (C)  950  2250  //  (B) (C) (I)  313  336  432  736  845  1006  1236  1396  1377  1783  1909
       I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
                                        (D)(G) (H)
                    50°                           50°
       Prelievo istantaneo di ACS tramite il modulo MACS  ELETTRONICO
                                                           ®
                               (M) (L)
           B    A               A   Uscita Acqua Calda Sanitaria (ACS)  Il  Modulo  Produzione  Acqua  Calda  Sanitaria  MACS   Cordivari
                                                                                                      ®
                                B   Entrata Acqua Sanitaria             produce  istantaneamente  l’acqua  sanitaria,  sfruttando  il  calore
                          L     C   Scambiatore a piastre in acciaio inox  accumulato  nel  Puffer,  tramite  uno  scambiatore  a  piastre  in
                                                                        acciaio  inox,  garantendo  igiene  e  comfort  con  possibilità  di
                                    Sonda portata /temperature
                                D
                D                E  Ingresso primario                   regolare la temperatura in uscita.
         E             M         F  Uscita primario                     Grazie  al  sistema  di  regolazione  elettronica,  la  gestione  della
                                                                        temperatura lato ACS è garantita e mantenuta in maniera ottimale
                  G             G   Circolatore Energy Saving           e con tempi di risposta immediati dalla centralina elettronica
                                H   Valvola per il lavaggio del circuito sanitario  presente a bordo del modulo
             H           C       I  Centralina elettronica
                                   Kit di ricircolo ACS per modulo MACS (opzionale)
                                 L  Connessione per ricircolo ACS (opzionale)
                                M   Pompa di ricircolo ACS (opzionale)
                         I
                                             Per grafici di portate A.C.S.
         F                                  vedere MODULI MACS  ELETTRONICI
                                                          ®
                                           alla sezione PREPARATORI RAPIDI
