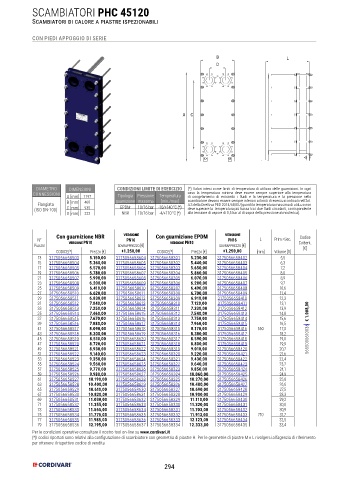

Page 294 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

SCAMBIATORI PHC 45120

Scambiatori di calore a piastre ispezionabili

CON PIEDI APPOGGIO DI SERIE

B B B L L L
D D D

A A C C A C

DIAMETRO DIMENSIONI CONDIZIONI LIMITE DI ESERCIZIO (*) Valori intesi come limiti di temperatura di utilizzo delle guarnizioni. In ogni
CONNESSIONI caso la temperatura minima deve essere sempre superiore alla temperatura
A [mm] 1197 Tipologia Pressione Temperatura di congelamento di entrambi i fluidi e la temperatura e la pressione nello
Flangiata B [mm] 460 guarnizione massima [min./max] scambiatore devono essere sempre inferiori ai limiti di esercizio indicati nell’Art.
4.3 della Direttiva PED 2014/68/EU (quindi la temperatura massima di utilizzo non
(ISO DN-100) C [mm] 935 EPDM 10/16 bar -10/+140 °C (*) deve superare la temperatura più bassa tra i due fluidi circolanti, corrispondente
D [mm] 223 NBR 10/16 bar -4/+110 °C (*) alla tensione di vapore di 0,5 bar al di sopra della pressione atmosferica).

Con guarnizione NBR versione Con guarnizione EPDM versione Codice
N° PN16 PN16 L Prim.=Sec.
Piastre versione PN10 sovrapprezzo [€] versione PN10 sovrapprezzo [€] Coibent.
[€]
CODICE(*) Prezzo [€] +1.250,00 CODICE(*) Prezzo [€] +1.250,00 [mm] Volume [lt ]
13 3175056658503 5.150,00 3175056658604 3175056658301 5.230,00 3175056658402 5,5
15 3175056658504 5.360,00 3175056658605 3175056658302 5.440,00 3175056658403 6,3
17 3175056658505 5.570,00 3175056658606 3175056658303 5.650,00 3175056658404 7,2
19 3175056658506 5.780,00 3175056658607 3175056658304 5.860,00 3175056658405 8,0
21 3175056658507 5.990,00 3175056658608 3175056658305 6.070,00 3175056658406 8,9
23 3175056658508 6.200,00 3175056658609 3175056658306 6.280,00 3175056658407 9,7
25 3175056658509 6.410,00 3175056658610 3175056658307 6.490,00 3175056658408 10,6
27 3175056658510 6.620,00 3175056658611 3175056658308 6.700,00 3175056658409 11,4
29 3175056658511 6.830,00 3175056658612 3175056658309 6.910,00 3175056658410 12,3
31 3175056658512 7.040,00 3175056658613 3175056658310 7.120,00 3175056658411 13,1
33 3175056658513 7.250,00 3175056658614 3175056658311 7.330,00 3175056658412 13,9
35 3175056658514 7.460,00 3175056658615 3175056658312 7.540,00 3175056658413 14,8
37 3175056658515 7.670,00 3175056658616 3175056658313 7.750,00 3175056658414 15,6
39 3175056658516 7.880,00 3175056658617 3175056658314 7.960,00 3175056658415 16,5
41 3175056658517 8.090,00 3175056658618 3175056658315 8.170,00 3175056658416 550 17,3 5655000610036 € 1.008,00
43 3175056658518 8.300,00 3175056658619 3175056658316 8.380,00 3175056658417 18,2
45 3175056658519 8.510,00 3175056658620 3175056658317 8.590,00 3175056658418 19,0
47 3175056658520 8.720,00 3175056658621 3175056658318 8.800,00 3175056658419 19,9
49 3175056658521 8.930,00 3175056658622 3175056658319 9.010,00 3175056658420 20,7
51 3175056658522 9.140,00 3175056658623 3175056658320 9.220,00 3175056658421 21,6
53 3175056658523 9.350,00 3175056658624 3175056658321 9.430,00 3175056658422 22,4
55 3175056658524 9.560,00 3175056658625 3175056658322 9.640,00 3175056658423 23,2
57 3175056658525 9.770,00 3175056658626 3175056658323 9.850,00 3175056658424 24,1
59 3175056658526 9.980,00 3175056658627 3175056658324 10.060,00 3175056658425 24,9
61 3175056658527 10.190,00 3175056658628 3175056658325 10.270,00 3175056658426 25,8
63 3175056658528 10.400,00 3175056658629 3175056658326 10.480,00 3175056658427 26,6
65 3175056658529 10.610,00 3175056658630 3175056658327 10.690,00 3175056658428 27,5
67 3175056658530 10.820,00 3175056658631 3175056658328 10.900,00 3175056658429 28,3
69 3175056658531 11.030,00 3175056658632 3175056658329 11.110,00 3175056658430 29,2
71 3175056658532 11.355,00 3175056658633 3175056658330 11.320,00 3175056658431 30,0
73 3175056658533 11.565,00 3175056658634 3175056658331 11.703,00 3175056658432 30,9
75 3175056658534 11.775,00 3175056658635 3175056658332 11.913,00 3175056658433 710 31,7
77 3175056658535 11.985,00 3175056658636 3175056658333 12.123,00 3175056658434 32,5
79 3175056658536 12.195,00 3175056658637 3175056658334 12.333,00 3175056658435 33,4
Per le condizioni operative consultare il nostro tool on-line su www.cordivari.it
(*)I codici riportati sono relativi alla configurazione di scambiatore con geometria di piastre H. Per le geometrie di piastre M e L rivolgersi all’agenzia di riferimento
per ottenere il rispettivo codice di vendita

294
