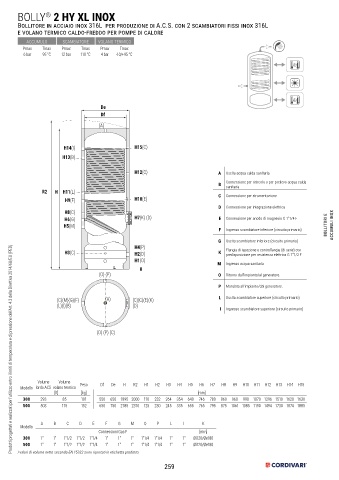

BOLLY 2 HY XL INOX
®
Bollitore in acciaio inox 316L per produzione di A.C.S. con 2 scambiatori fissi inox 316L
e volano termico caldo-freddo per pompe di calore
ACCUMULO SCAMBIATORE VOLANO TERMICO
Pmax Tmax Pmax Tmax Pmax Tmax
6 bar 95 °C 12 bar 110 °C 4 bar -10/+95 °C

De
Df

(A)

H14(I) H15(C)
H13(B)

H12(C) A Uscita acqua calda sanitaria

B Connessione per ricircolo o per prelievo acqua calda
sanitaria
R2 H H11(L)
H9(F) H10(E) C Connessione per strumentazione
D Connessione per integrazione elettrica
H8(C)
H6(G) H7(K) (D) E Connessione per anodo di magnesio G 1”1/4 F
H5(M) BOLLITORI E ACCUMULI INOX
F Ingresso scambiatore inferiore (circuito primario)
G Uscita scambiatore inferiore (circuito primario)
H4(P)
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H3(C) H2(D) K Flangia di ispezione e controflangia (di serie) con
predisposizione per resistenza elettrica G 1"1/2 F
H1(O)
M Ingresso acqua sanitaria
0
(O) (P) O Ritorno dall'impianto/al generatore.
P Mandata all'impianto/dal generatore.

(C)(M)(G)(F) (A) (C)(C)(E)(K) L Uscita scambiatore superiore (circuito primario)
(L)(I)(B) (D)
I Ingresso scambiatore superiore (circuito primario)

(O) (P) (C)

Volume Volume
Modello lordo ACS volano termico Peso Df De H R2 H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H13 H14 H15
[lt] [kg] [mm]
300 293 85 101 550 650 1895 2000 110 232 264 354 640 746 780 860 960 990 1070 1296 1510 1620 1630
500 503 115 152 650 750 2185 2310 125 230 245 335 655 765 795 875 1061 1085 1190 1494 1730 1874 1885

A B C D E F G M O P L I K
Modello
Connessioni Gas F [mm]
300 1" 1" 1"1/2 1"1/2 1"1/4 1" 1" 1" 1"1/4 1"1/4 1" 1" Øi120/Øe180
500 1" 1" 1"1/2 1"1/2 1"1/4 1" 1" 1" 1"1/4 1"1/4 1" 1" Øi120/Øe180
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
