Page 194 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI
P. 194

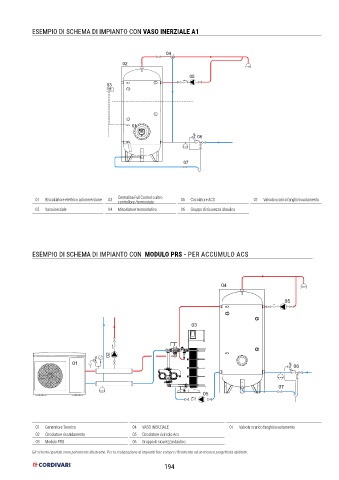

ESEMPIO DI SCHEMA DI IMPIANTO CON VASO INERZIALE A1



                                                           04
                                            02

                                                                    05
                                       03







                                               01
                                                                      06




                                                                 07






             01  Riscaldatore elettrico ad immersione  03  Centralina Full Control o altro   05  Circolatore ACS  07  Valvola scarico fanghi/svuotamento
                                          controllore /termostato
             02  Vaso inerziale        04  Miscelatore termostatico  06  Gruppo di sicurezza idraulico








            ESEMPIO DI SCHEMA DI IMPIANTO CON  MODULO PRS - PER ACCUMULO ACS





                                                                               04

                                                                                                     05



                                                                    03





                                        02
                          01
                                                                                                        06


                                                                                                   07
                                                                        05





              01  Generatore Termico            04  VASO INERZIALE                07  Valvola scarico fanghi/svuotamento
              02  Circolatore riscaldamento     05  Circolatore ricircolo Acs
              03  Modulo PRS                    06  Gruppo di sicurezza idaulico
            Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.

                                                           194
