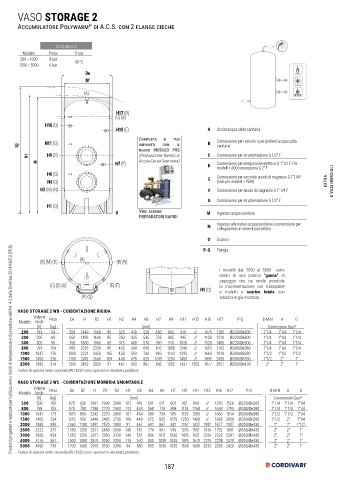

Page 187 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

VASO STORAGE 2

Accumulatore Polywarm di A.C.S. con 2 flange cieche
®

ACCUMULO
Modello Pmax Tmax
200 ÷ 1000 8 bar
1500 ÷ 5000 6 bar 90 °C
De
Df

(A)

De
H17 (B)
Df (C) (B)
H16 (D)
(A) H15 (E) A Uscita acqua calda sanitaria
Completa il tuo
H11 (G) B Connessione per ricircolo o per prelievo acqua calda
R2 H17 (B) impianto con il sanitaria
nuovo MODULO PRS
R1 H9 (P) (C) (B) (Preparatore Rapido di C Connessione per strumentazione G 1/2” F
H H16 (D) H7 (F) Acqua Calda Sanitaria) Connessione per integrazione elettrica G 1”1/2 F Per
H15 (E) D modelli > 800 connessione G 2” F
H6 (G)
H11 (G) E Connessione per secondo anodo di magnesio G 1”1/4 F
R2 H4 (Q) (solo per modelli > 1500) EXTRA E VASI INERZIALI
H2 (M) (N) F Connessione per anodo di magnesio G 1” 1/4 F
H9 (P)
R1
H H7 (F) G Connessione per strumentazione G 1/2” F
H1 (O)
H6 (G) 0 Vedi sezione M Ingresso acqua sanitaria
H4 (Q) PREPARATORI RAPIDI
H2 (M) (N) N Ingresso alternativo acqua sanitaria o connessione per
collegamento in serie di più bollitori

H1 (O) O Scarico
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
0 P-Q Flangia
H1 (O)
(B) (M) (O) (A) (B) (N)
I modelli dal 1500 al 5000 sono
dotati di una pratica “gonna” di
appoggio che ne rende possibile
(C) (D) (G) (E) (F) la movimentazione con transpallet
H1 (O) e muletti e scarico totale con
(B) (M) (O) (A) (P) (Q) (B) (N) tubazione già montata.

VASO STORAGE 2 WB - COIBENTAZIONE RIGIDA
Volume
H1
Peso
Modello lordo (C) (D) (G) De H R2 (E) (F) H2 H4 H6 H7 H9 H11 H15 H16 H17 P-Q B-M-N A O
[lt] [kg] [mm] Connessioni Gas F
200 193 54 550 (P) (Q) 1560 85 325 410 520 650 860 970 // 1075 1185 Øi220/Øe300 1"1/4 1"1/4 1"1/4
1449
300 295 68 650 1499 1640 85 350 435 545 735 885 995 // 1100 1210 Øi220/Øe300 1"1/4 1"1/4 1"1/4
500 503 95 750 1800 1960 85 375 460 570 760 910 1020 // 1329 1485 Øi220/Øe300 1"1/4 1"1/4 1"1/4
800 799 154 900 2135 2330 85 405 540 690 870 1090 1240 // 1610 1765 Øi300/Øe380 1"1/4 1"1/4 1"1/4
1000 1047 176 1000 2221 2450 105 458 593 743 993 1143 1293 // 1664 1818 Øi300/Øe380 1"1/2 1"1/2 1"1/2
1500 1450 236 1100 2415 2660 109 440 675 825 1075 1250 1400 // 1895 2050 Øi300/Øe380 1"1/2 2" 1"
2000 1985 374 1300 2492 2820 91 467 692 867 842 1262 1437 1952 1877 2057 Øi350/Øe430 2" 2" 1"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
VASO STORAGE 2 WC - COIBENTAZIONE MORBIDA SMONTABILE
Volume
Modello lordo Peso De DF H R1 R2 H1 H2 H4 H6 H7 H9 H11 H15 H16 H17 P-Q B-M-N A O
[lt] [kg] [mm] Connessioni Gas F
500 500 100 870 650 1891 1998 2090 101 416 501 611 801 951 1061 // 1370 1526 Øi220/Øe300 1” 1/4 1” 1/4 1"1/4
800 798 153 970 750 2188 2220 2400 113 433 568 718 898 1118 1268 // 1638 1793 Øi300/Øe380 1” 1/4 1” 1/4 1"1/4
1000 1047 173 1070 850 2242 2270 2490 101 454 589 739 989 1139 1289 // 1660 1814 Øi300/Øe380 1” 1/2 1” 1/2 1"1/4
1500 1450 234 1210 950 2440 2495 2730 109 440 675 825 1075 1250 1400 // 1895 2050 Øi300/Øe380 1” 1/2 2” 1"1/4
2000 1985 359 1360 1100 2492 2570 2850 91 467 692 867 842 1262 1437 1952 1877 2057 Øi350/Øe430 2” 2” 1"1/2
2500 2322 373 1350 1250 2311 2480 2690 140 551 776 951 976 1376 1551 1816 1732 1891 Øi350/Øe430 2” 2” 1"
3000 2928 439 1350 1250 2811 2950 3130 140 551 836 1011 1036 1476 1651 2316 2232 2391 Øi350/Øe430 2” 2” 1"
4000 3776 561 1500 1400 2875 3050 3250 114 570 855 1030 1035 1495 1670 2315 2238 2410 Øi350/Øe430 2” 2” 1"
5000 4990 739 1700 1600 2915 3130 3380 94 580 855 1030 1035 1505 1680 2335 2265 2420 Øi350/Øe430 2” 2” 1"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
