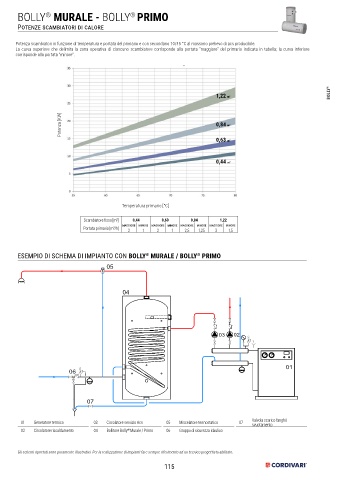

BOLLY MURALE - BOLLY PRIMO
®
®
Potenze scambiatori di calore
Potenza scambiatori in funzione di temperatura e portata del primario e con secondario 10/45 °C al massimo prelievo di acs producibile.
La curva superiore che delimita la zona operativa di ciascuno scambiatore corrisponde alla portata “maggiore” del primario indicata in tabella; la curva inferiore
corrisponde alla portata “minore”.
BOLLY ®
1,22 m 2
Potenza [KW] 0,84 m 2
0,63 m 2
0,44 m 2
Temperatura primario [°C]
Scambiatore fisso [m ] 2 0,44 0,63 0,84 1,22
maggiore minore maggiore minore maggiore minore maggiore minore
Portata primario [m /h] 2 1 2 1 2,5 1,25 3 1,5
3
ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY MURALE / BOLLY PRIMO
®
®
05
04
03 02
01
06
07
01 Generatore termico 03 Circolatore servizio Acs 05 Miscelatore termostatico 07 Valvola scarico fanghi/
svuotamento
02 Circolatore riscaldamento 04 Bollitore Bolly Murale / Primo 06 Gruppo di sicurezza idaulico
®
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
