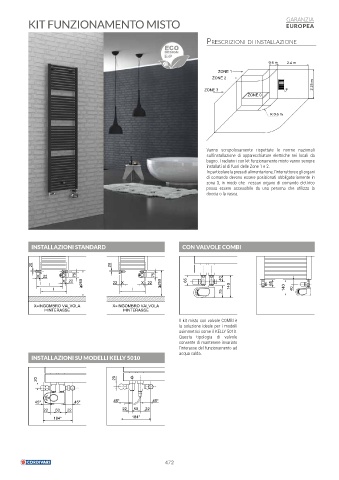

Page 472 - CORDIVARI - CATALISTINO SCALDASALVIETTE

KIT FUNZIONAMENTO MISTO GARANZIA
EUROPEA

prescrizioni di installazione
ECO
DESIGN
ErP
0.6 m 2.4 m
ZONE 1
ZONE 2
2.25 m
ZONE 3
ZONE 0

R 0.6 m

Vanno scrupolosamente rispettate le norme nazionali
sull’installazione di apparecchiature elettriche nei locali da
bagno. I radiatori con kit funzionamento misto vanno sempre
installati al di fuori delle Zone 1 e 2.
In particolare la presa di alimentazione, l’interruttore e gli organi
di comando devono essere posizionati obbligatoriamente in
zona 3, in modo che nessun organo di comando elettrico
possa essere accessibile da una persona che utilizza la
doccia o la vasca.

INSTALLAZIONI STANDARD CON VALVOLE COMBI

20 20
X 22 75 75 40
X 22 65
I 250 22 X X 22 250 65
I I 140 140 40
75
X=INGOMBRO VALVOLA X=INGOMBRO VALVOLA
I=INTERASSE I=INTERASSE

Il kit misto con valvole COMBI è
la soluzione ideale per i modelli
asimmetrici come il KELLY 5010.
Questa tipologia di valvole
consente di mantenere invariato
l’interasse del funzionamento ad
acqua calda.
INSTALLAZIONI SU MODELLI KELLY 5010

20 20

45* 45* 45* 45*
22 50 22 22 50 22
184* 184*
