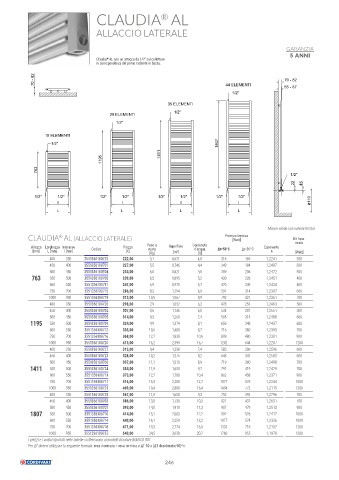

Page 246 - CORDIVARI - CATALISTINO SCALDASALVIETTE
P. 246
CLAUDIA AL
®
ALLACCIO LATERALE
GARANZIA
5 ANNI
Claudia AL con un attacco da 1/2” sul collettore
®
in corrispondenza del primo radiante in basso.
70 - 82 70 - 82
44 ELEMENTI
55 - 67
1/2"
35 ELEMENTI
1/2"
29 ELEMENTI
1/2"
19 ELEMENTI
1807
1/2"
1411
1195
763
1/2"
22 45
1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
I I I I 110
L L L L
Misure valide con valvole Kristal
®
CLAUDIA AL (ALLACCIO LATERALE) Potenza termica Kit funz.
[Watt]
Altezza Larghezza Interasse Prezzo Peso a Superficie Contenuto Esponente misto
[mm] L [mm] I [mm] Codice [€] vuoto [m²] d’acqua Δt=50°C Δt=30°C n [Watt]
[lt]
[Kg]
400 350 3551356100725 222,00 5,1 0,671 4,0 316 169 1,2241 300
450 400 3551356100701 227,00 5,5 0,746 4,4 349 184 1,2497 300
500 450 3551356100704 233,00 6,0 0,821 4,8 389 206 1,2472 400
763 550 500 3551356100708 239,00 6,5 0,895 5,2 430 228 1,2451 400
600 550 3551356100711 247,00 6,9 0,970 5,7 470 249 1,2434 400
750 700 3551356100715 286,00 8,3 1,194 6,9 591 314 1,2397 600
1000 950 3551356100719 313,00 10,5 1,567 8,9 792 421 1,2361 700
400 350 3551356100726 298,00 7,9 1,032 6,2 478 253 1,2463 500
450 400 3551356100702 307,00 8,6 1,146 6,8 534 281 1,2551 500
500 450 3551356100705 314,00 9,3 1,260 7,4 595 314 1,2488 600
1195 550 500 3551356100709 324,00 9,9 1,374 8,1 656 348 1,2437 600
600 550 3551356100712 335,00 10,6 1,488 8,7 716 380 1,2395 700
750 700 3551356100716 368,00 12,7 1,830 10,6 899 480 1,2301 900
1000 950 3551356100720 413,00 16,2 2,399 16,7 1202 644 1,2207 1200
400 350 3551356100727 315,00 9,4 1,238 7,4 583 306 1,2596 600
450 400 3551356100723 328,00 10,2 1,375 8,2 648 341 1,2583 600
500 450 3551356100706 337,00 11,1 1,513 8,9 719 380 1,2498 700
1411 550 500 3551356100724 354,00 11,9 1,650 9,7 791 419 1,2429 700
600 550 3551356100713 373,00 12,7 1,788 10,4 862 458 1,2371 900
750 700 3551356100717 416,00 15,3 2,200 12,7 1077 576 1,2244 1000
1000 950 3551356100721 469,00 19,4 2,880 16,4 1434 772 1,2115 1200
400 350 3551356100728 367,00 11,9 1,650 9,3 753 392 1,2796 700
450 400 3551356100703 386,00 13,0 1,730 10,3 821 431 1,2631 700
500 450 3551356100707 393,00 14,0 1,910 11,3 907 479 1,2513 900
1807 550 500 3551356100710 414,00 15,1 2,083 12,2 992 526 1,2417 1000
600 550 3551356100714 440,00 16,1 2,250 13,2 1077 574 1,2336 1000
750 700 3551356100718 471,00 19,3 2,774 16,0 1333 716 1,2157 1200
1000 950 3551356100722 543,00 24,5 3,638 20,7 1760 955 1,1978 1200
I prezzi e i codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01
Per ΔT diversi utilizzare la seguente formula: resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n
