P. 145

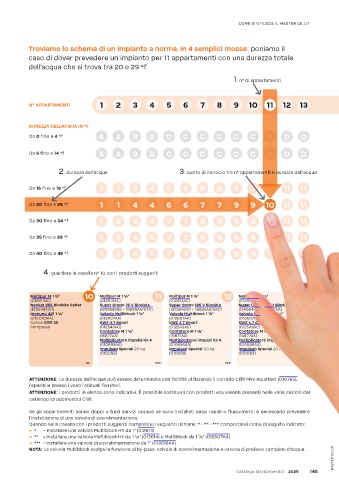

COME SI UTILIZZA IL MASTER CILLIT
Troviamo lo schema di un impianto a norma, in 4 semplici mosse: poniamo il
caso di dover prevedere un impianto per 11 appartamenti con una durezza totale
dell’acqua che si trova tra 20 e 29 °f
1: n° di appartamenti
N° APPARTAMENTI 1 2 3 4 5 6 7 8 9 10 11 12 13
DUREZZA DELL’ACQUA IN °F
Da 0 fino a 4 °f A A B B C C C C C C D D D
Da 5 fino a 14 °f A A B B C C C C C C D D D
2: durezza dell’acqua 3: punto di incrocio tra n° appartamenti e durezza dell’acqua
Da 15 fino a 19 °f 1 1 3 4 6 6 8 8 7 7 7 11 11
Da 20 fino a 29 °f 1 1 4 4 6 6 7 7 9 9 10 11 11
Da 30 fino a 34 °f 1 2 4 4 7 7 9 9 9 9 10 11 11
Da 35 fino a 39 °f 1 2 4 5 7 7 9 9 9 9 11 11 11
Da 40 fino a 45 °f 1 2 4 5 7 7 9 9 9 9 11 11 12
4: guardare la casella n° 10 con i prodotti suggeriti
Multipur M 1 ½” 10 Multipur M 1 ½” 11 Multipur M 1 ½” 12 Multipur M 1 ½” 13
(012913AC) (012913AC) (012913AC) (012913AC)
Neckar 255 Biodata Cyber Super Crono 75 V Biodata Super Crono 125 V Biodata Super Crono 175 V Biodata
(125549204) (125564296 + 16885AA/KSC) (125564297 + 16885AA/KSC) (125564298 + 16877AA)
Immuno 421 1 ¼” Valvola Multiblock 1 ½” Valvola Multiblock 1 ½” Valvola Multiblock 1 ½”
(010009AA) (012607AA) (012607AA) (012607AA)
Carica Cillit 55 KWZ 4.7 Smart KWZ 4.7 Smart KWZ 4.7 Smart
compresa (012543AC) (012543AC) (012543AC)
Contatore M 1 ½” Contatore M 1 ½” Contatore M 1 ½”
(16877AA) (16877AA) (16877AA)
Moltiplicatore impulsi Kx 4 Moltiplicatore impulsi Kx 4 Moltiplicatore impulsi Kx 4
(010699AA) (010699AA) (010699AA)
Impulsan Special 20 kg Impulsan Special 20 kg Impulsan Special 20 kg
(010093) (010093) (010093)
** *** *** ***
ATTENZIONE: La durezza dell’acqua può essere determinata con facilità utilizzando il corredo Cillit Mini Aquatest (010765),
reperibile presso i vostri abituali fornitori.
ATTENZIONE: i prodotti in elenco sono indicativi. È possibile sostituirli con prodotti equivalenti presenti nelle varie sezioni del
catalogo idrodomestici Cillit.
Se gli appartamenti hanno doppi o tripli servizi oppure se sono installati passi rapidi o flussometri, è necessario prevedere
l’installazione di una valvola di sovralimentazione.
Quando nella casella con i prodotti suggeriti compaiono i seguenti richiami: * - ** - *** comportarsi come di seguito indicato:
» * = Installare una valvola Multiblock HY da 1” (012613)
» ** = Installare una valvola Multiblock HY da 1 ¼“ (012614) o Multiblock da 1 ½” (012607AA)
» *** = Installare una valvola di sovralimentazione da 1“ (012616AA)
MASTER CILLIT
NOTA: La valvola Multiblock svolge la funzione di by-pass, valvola di sovralimentazione e valvola di prelievo campioni d’acqua.
Catalogo Idrodomestici - 2025 145
