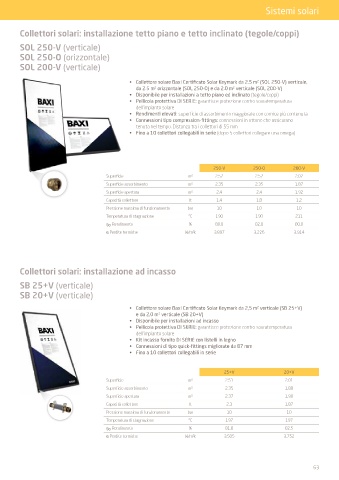

Page 63 - BAXI - SMART COLLECTION SETTEMBRE 2024

Sistemi solari

Collettori solari: installazione tetto piano e tetto inclinato (tegole/coppi)

SOL 250-V (verticale)
SOL 250-O (orizzontale)
SOL 200-V (verticale)

• Collettore solare Baxi Certificato Solar Keymark da 2.5 m (SOL 250-V) verticale,
2
da 2.5 m orizzontale (SOL 250-O) e da 2.0 m verticale (SOL 200-V)
2
2
• Disponibile per installazioni a tetto piano ed inclinato (tegole/coppi)
• Pellicola protettiva DI SERIE: garantisce protezione contro sovratemperatura
dell’impianto solare
• Rendimenti elevati: superficie di assorbimento maggiorate con cornice più contenuta
• Connessioni tipo compression-fittings: connessioni in ottone che assicurano
tenuta nel tempo. Distanza tra i collettori di 55 mm
• Fino a 10 collettori collegabili in serie (dopo 5 collettori collegare una omega)

250-V 250-O 200-V
Superficie m² 2,52 2,52 2,02
Superficie assorbimento m² 2,35 2,35 1,87
Superficie apertura m² 2,4 2,4 1,92
Capacità collettore lt 1,4 1,8 1,2
Pressione massima di funzionamento bar 10 10 10
Temperatura di stagnazione °C 190 190 211
ŋ o Rendimento % 80,0 82,0 80,0
α Perdite termiche W/m²k 3,897 3,226 3,914

Collettori solari: installazione ad incasso

SB 25+V (verticale)
SB 20+V (verticale)

• Collettore solare Baxi Certificato Solar Keymark da 2,5 m verticale (SB 25+V)
2
e da 2,0 m verticale (SB 20+V)
2
• Disponibile per installazioni ad incasso
• Pellicola protettiva DI SERIE: garantisce protezione contro sovratemperatura
dell’impianto solare
• Kit incasso fornito DI SERIE con listelli in legno
• Connessioni di tipo quick-fittings migliorate da 87 mm
• Fino a 10 collettori collegabili in serie

25+V 20+V
Superficie m² 2,51 2,01
Superficie assorbimento m² 2,35 1,88
Superficie apertura m² 2,37 1,90
Capacità collettore lt 2,3 1,87
Pressione massima di funzionamento bar 10 10
Temperatura di stagnazione °C 197 197
ŋ o Rendimento % 81,8 82,5
α Perdite termiche W/m²k 3,505 3,752

63
