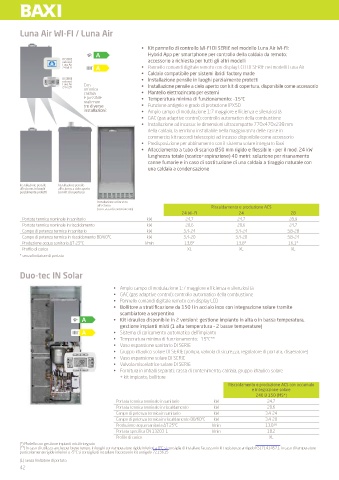

Page 42 - BAXI - SMART COLLECTION SETTEMBRE 2024

Luna Air WI-FI / Luna Air

• Kit pannello di controllo WI-FI DI SERIE nel modello Luna Air WI-FI:
Hybrid App per smartphone per controllo della caldaia da remoto;
DI SERIE
nel mod. accessorio a richiesta per tutti gli altri modelli
Luna Air
24 WI-FI • Pannello comandi digitale remoto con display LCD DI SERIE nei modelli Luna Air
• Caldaia compatibile per sistemi ibridi factory made
DI SERIE • Installazione pensile in luoghi parzialmente protetti
nei mod.
Luna Air Con
24 e 28 • Installazione pensile a cielo aperto con kit di copertura, disponibile come accessorio
un’unica
caldaia • Mantello elettrozincato per esterni
è possibile • Temperatura minima di funzionamento: -15°C
realizzare
tre diverse • Funzione antigelo e grado di protezione IPX5D
installazioni: • Ampio campo di modulazione 1:7 maggiore efficienza e silenziosità
• GAC (gas adaptive control): controllo automatico della combustione
• Installazione ad incasso: le dimensioni ultracompatte 770x470x238 mm
della caldaia, la rendono installabile nella maggioranza delle casse in
commercio; kit raccordi telescopici ad incasso disponibile come accessorio
• Predisposizione per abbinamento con il sistema solare integrato Baxi
• Allacciamento a tubo di scarico Ø50 mm rigido e flessibile - per il mod. 24 kW
lunghezza totale (scarico+aspirazione) 40 metri: soluzione per risanamento
canne fumarie e in caso di sostituzione di una caldaia a tiraggio naturale con
una caldaia a condensazione
Installazione pensile Installazione pensile
all’esterno, in luoghi all’esterno, a cielo aperto
parzialmente protetti (con kit di copertura)
Installazione ad incasso
all’esterno
(con cassa di contenimento) Riscaldamento e produzione ACS
24 WI-FI 24 28
Portata termica nominale in sanitario kW 24,7 24,7 28,9
Portata termica nominale in riscaldamento kW 20,6 20,6 24,7
Campo di potenza termica in sanitario kW 3,4-24 3,4-24 3,8-28
Campo di potenza termica in riscaldamento 80/60°C kW 3,4-20 3,4-20 3,8-24
Produzione acqua sanitaria ∆T 25°C l/min 13,8* 13,8* 16,1*
Profilo di carico XL XL XL
* senza limitatore di portata
Duo-tec IN Solar
• Ampio campo di modulazione 1:7 maggiore efficienza e silenziosità
• GAC (gas adaptive control): controllo automatico della combustione
• Pannello comandi digitale remoto con display LCD
• Bollitore a stratificazione da 150 l in acciaio inox con integrazione solare tramite
scambiatore a serpentino
• Kit idraulico disponibile in 2 versioni: gestione impianto in alta o in bassa temperatura,
gestione impianti misti (1 alta temperatura - 2 basse temperature)
• Sistema di caricamento automatico dell’impianto
• Temperatura minima di funzionamento: -15°C**
• Vaso espansione sanitario DI SERIE
• Gruppo idraulico solare DI SERIE (pompa, valvola di sicurezza, regolatore di portata, disaeratore)
• Vaso espansione solare DI SERIE
• Valvola miscelatrice solare DI SERIE
• Fornitura in imballi separati: cassa di contenimento, caldaia, gruppo idraulico solare
+ kit impianto, bollitore
Riscaldamento e produzione ACS con accumulo
e integrazione solare
240 B 150 (MS*)
Portata termica nominale in sanitario kW 24,7
Portata termica nominale in riscaldamento kW 20,6
Campo di potenza termica in sanitario kW 3,4-24
Campo di potenza termica in riscaldamento 80/60°C kW 3,4-20
Produzione acqua sanitaria ∆T 25°C l/min 13,8 (1)
Portata specifica EN 13203-1 l/min 18,2
Profilo di carico XL
(*) Modello con gestione impianti misti integrato
(**) In caso di utilizzo, anche per breve tempo, in luoghi con temperature rigide inferiori a 0°C si consiglia di installare l’accessorio kit resistenze antigelo KSL71414571, in caso di temperature
particolarmente rigide inferiori a -5°C si consiglia di installare l’accessorio kit antigelo 7213615
(1) senza limitatore di portata
