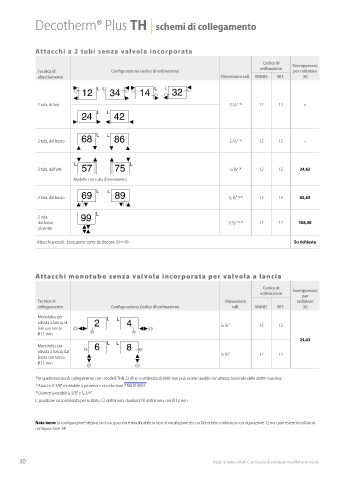

Decotherm® Plus TH | schemi di collegamento

Attacchi a 2 tubi senza valvola incorporata

Codice di
ordinazione Sovrapprezzo
Tecnica di Configurazione codice di ordinazione per radiatore
allacciamento Dimensioni coll. MAND. RIT. [€]

12 L L 34 14 L L 32

2 tubi, di lato G 1/2 ‘‘ 3) 12 12 –
24 L L 42

68 L L 86
2 tubi, dal basso G 1/2 ‘‘ 3) 12 12 -

L L
2 tubi, dall’alto 57 75 G 1/2‘‘ 3) 12 12 24,63

Modello con tubo d’inserimento

69 L L 89
2 tubi, dal basso G 1/2‘‘ 1) 2) 12 12 65,63

2 tubi, 99 L
dal basso, G 1/2 ‘‘ 1) 2) 12 12 108,30
al centro

Attacchi speciali - Esecuzione come da disegno I5I = 99 Su richiesta

Attacchi monotubo senza valvola incorporata per valvola a lancia
Codice di Sovrapprezzo
ordinazione
per
Tecnica di Dimensioni radiatore
collegamento Configurazione Codice di ordinazione coll. MAND. RIT. [€]
Monotubo, per L L
valvola a lancia, di 2 4 G 1/2“ 12 12
lato con lancia
0 11 mm
24,63
L L
Monotubo, per 6 8
valvola a lancia, dal G 1/2“ 12 12
basso con lancia
0 11 mm

1) In questa tecnica di collegamento con i modelli THN 22 (fino a un’altezza di 800): non può essere spedito con altezza nominale delle alette massima;
2) Attacco G 3/8“ montabile a posteriori con riduzione ZT0010 0001.
3) Diametri possibili G 3/8“ e G 3/4“.
L: posizione raccomandata per lo sfiato; diaframma standard; diaframma con Ø 12 mm

Nota bene: la configurazione degli attacchi acqua non è modificabile in fase di installazione (es. un Decotherm ordinato in configurazione 12 non può essere installato in
configurazione 34)
