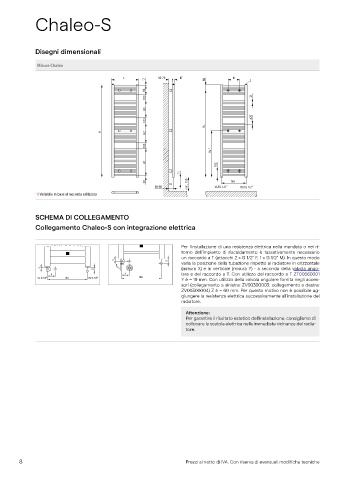

Chaleo-S

Disegni dimensionali

Misure Chaleo

L 50-70 BT BL
17 88 E
H4
103 21

H3
Ø20
103
HA
H H2

103
HB *
H1
102
1)
30 NA
66-86 min. 150 VL/RL 1/2‘‘ RL/VL 1/2‘‘
1) Variabile in base al raccordo utilizzato

SCHEMA DI COLLEGAMENTO

Collegamento Chaleo-S con integrazione elettrica

Per l’installazione di una resistenza elettrica nella mandata o nel ri-
torno dell’impianto di riscaldamento è tassativamente necessario
un raccordo a T (attacchi 2 x G 1/2” F, 1 x G 1/2” M). In questo modo
Y
varia la posizione della tubazione rispetto al radiatore in orizzontale
Z
Y (misura X) e in verticale (misura Y) - a seconda della valvola ango-
Z
X X lare e del raccordo a T. Con utilizzo del raccordo a T ZT00560001
Y è = 19 mm. Con utilizzo della valvola angolare fornita negli acces-
sori (collegamento a sinistra: ZV00300003; collegamento a destra:
ZV00300004) Z è = 60 mm. Per questo motivo non è possibile ag-
giungere la resistenza elettrica successivamente all’installazione del
radiatore.
Attenzione:
Per garantire il risultato estetico dell'installazione, consigliamo di
collocare la scatola elettrica nelle immediate vicinanze del radia-
tore.
