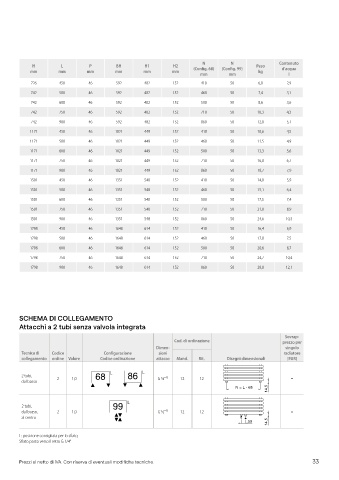

Page 33 - ARBONIA - LISTINO BAGNO-LIVING 2024

N N Contenuto
H L P BH H1 H2 (Config. 68) (Config. 99) Peso d’acqua
mm mm mm mm mm mm kg
mm mm l
726 450 46 592 482 152 410 50 6,8 2,9
742 500 46 592 482 152 460 50 7,4 3,1
742 600 46 592 482 152 500 50 8,6 3,6
742 750 46 592 482 152 710 50 10,3 4,3
742 900 46 592 482 152 860 50 12,0 5,1
1171 450 46 1021 449 152 410 50 10,6 4,5
1171 500 46 1021 449 152 460 50 11,5 4,9
1171 600 46 1021 449 152 500 50 13,3 5,6

1171 750 46 1021 449 152 710 50 16,0 6,7
1171 900 46 1021 449 152 860 50 18,7 7,9
1501 450 46 1351 548 152 410 50 14,0 5,9
1501 500 46 1351 548 152 460 50 15,1 6,4
1501 600 46 1351 548 152 500 50 17,5 7,4
1501 750 46 1351 548 152 710 50 21,0 8,9
1501 900 46 1351 548 152 860 50 24,6 10,3

1798 450 46 1648 614 152 410 50 16,4 6,9
1798 500 46 1648 614 152 460 50 17,8 7,5
1798 600 46 1648 614 152 500 50 20,6 8,7
1798 750 46 1648 614 152 710 50 24,7 10,4
1798 900 46 1648 614 152 860 50 28,8 12,1

SCHEMA DI COLLEGAMENTO
Attacchi a 2 tubi senza valvola integrata

Sovrap-
Cod. di ordinazione prezzo per
Dimen- singolo
Tecnica di Codice Configurazione sioni radiatore
collegamento ordine Valore Codice ordinazione attacco Mand. Rit. Disegni dimensionali [EUR]

2 tubi, 2 1,0 68 L 86 L G ½” 1) 12 12 –
dal basso
14,5
N = L - 65

2 tubi, 99 L
dal basso, 2 1,0 G ½” 1) 12 12 –
al centro
50 14,5

L: posizione consigliata per lo sfiato;
Sfiato posto verso il retro G 1/4”

Prezzi al netto di IVA. Con riserva di eventuali modifiche tecniche. 33
