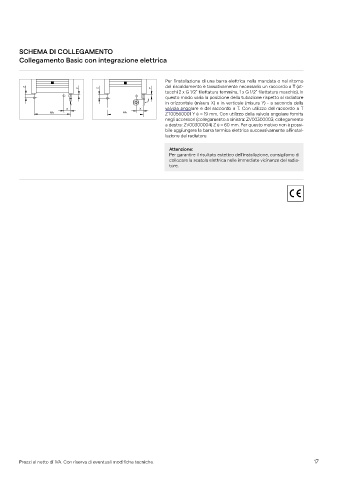

SCHEMA DI COLLEGAMENTO
Collegamento Basic con integrazione elettrica

Per l'installazione di una barra elettrica nella mandata o nel ritorno
del riscaldamento è tassativamente necessario un raccordo a T (at-
Z
Y Z Y
tacchi 2 x G 1/2” filettatura femmina, 1 x G 1/2” filettatura maschio). In
questo modo varia la posizione della tubazione rispetto al radiatore
in orizzontale (misura X) e in verticale (misura Y) - a seconda della
X X valvola angolare e del raccordo a T. Con utilizzo del raccordo a T
NA NA ZT00560001 Y è = 19 mm. Con utilizzo della valvola angolare fornita
negli accessori (collegamento a sinistra: ZV00300003; collegamento
a destra: ZV00300004) Z è = 60 mm. Per questo motivo non è possi-
bile aggiungere la barra termica elettrica successivamente all'instal-
lazione del radiatore.

Attenzione:
Per garantire il risultato estetico dell'installazione, consigliamo di
collocare la scatola elettrica nelle immediate vicinanze del radia-
tore.
