Sistemi per solare termico

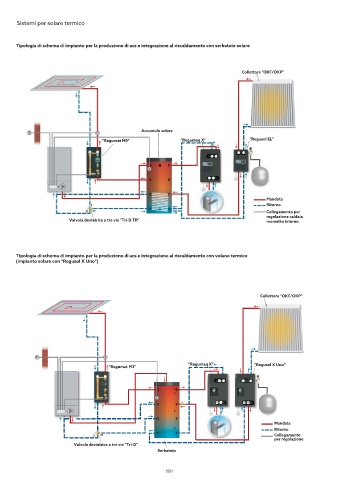

Tipologia di schema di impianto per la produzione di acs e integrazione al riscaldamento con serbatoio solare
Collettore “OKF/OKP”
Accumulo solare
“Regumat M3” “Regumaq X” “Regusol EL”
Mandata
Ritorno
Collegamento per
regolazione caldaia
Valvola deviatrice a tre vie “Tri-D TR” morsetto interno
Tipologia di schema di impianto per la produzione di acs e integrazione al riscaldamento con volano termico
(impianto solare con “Regusol X Uno”)
Collettore “OKF/OKP”
Kollektoren „OKF/OKP”
T T
“Regumaq X” “Regusol X Uno”
„Regusol X Uno”
„Regumaq X”
“Regumat M3”
„Regumat M3”
T
T
T5
Mandata
Vorlauf
Rücklaufleitung
Ι Ritorno
ΙΙ ΙΙΙ T4 Collegamento
Steuerleitung
per regolazione
für Kesselregelung
Valvola deviatrice a tre vie “Tri-D”
Dreiwege-Verteilventil „Tri-D”
Serbatoio
Pufferspeicher
