Sistemi per solare termico

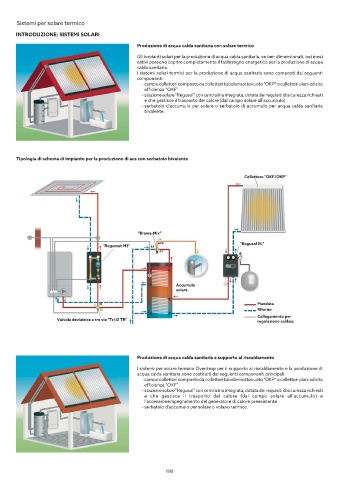

INTRODUZIONE: SISTEMI SOLARI
Produzione di acqua calda sanitaria con solare termico
Gli impianti solari per la produzione di acqua calda sanitaria, se ben dimensionati, nei mesi
estivi possono coprire completamente il fabbisogno energetico per la produzione di acqua
calda sanitaria.
I sistemi solari termici per la produzione di acqua sanitaria sono composti dai seguenti
componenti:
- campo collettori composto da collettori tubolari sottovuoto “OKP” o collettori piani ad alta
Ī¤ Ŵ ŵ
- stazione solare “Regusol” con centralina integrata, dotata dei requisiti di sicurezza richiesti
e che gestisce il trasporto del calore (dal campo solare all’accumulo)
- serbatoio d’accumulo per solare o serbatoio di accumulo per acqua calda sanitaria
bivalente.
Tipologia di schema di impianto per la produzione di acs con serbatoio bivalente
Collettore “OKF/OKP”
“Brawa-Mix”
ACS “Regusol EL”
“Regumat M3” AF
AC
Accumulo
solare
Mandata
Ritorno
Collegamento per
Valvola deviatrice a tre vie “Tri-D TR” regolazione caldaia
Produzione di acqua calda sanitaria e supporto al riscaldamento
I sistemi per solare termico Oventrop per il supporto al riscaldamento e la produzione di
acqua calda sanitaria sono costituiti dai seguenti componenti principali:
- campo collettori composto da collettori tubolari sottovuoto “OKP” o collettori piani ad alta
Ī¤ Ŵ ŵ
- stazione solare “Regusol” con centralina integrata, dotata dei requisiti di sicurezza richiesti
e che gestisce il trasporto del calore (dal campo solare all’accumulo) e
l’accensione/spegnimento del generatore di calore preesistente
- serbatoio d’accumulo per solare o volano termico.
