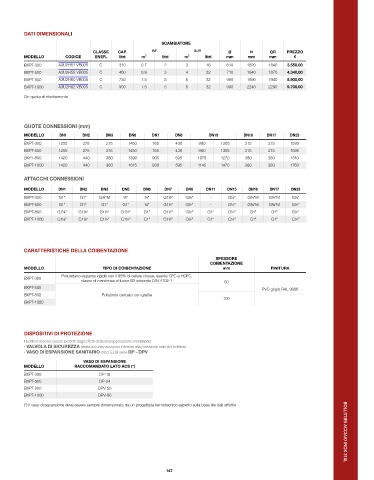

Page 148 - ELBI - LISTINO TERMOIDRAULICA 50

DATI DIMENSIONALI
SCAMBIATORE
CLASSE CAP. INF. SUP. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri m 2 litri mm mm mm €
BXPT-300 A3U2H51 VB005 C 310 0.7 2 3 16 610 1820 1840 3.550,00
BXPT-500 A3U2H55 VB005 C 460 0.9 3 4 22 710 1840 1870 4.340,00
BXPT-800 A3U2H60 VB005 C 730 1.5 5 6 32 990 1890 1940 8.900,00
BXPT-1000 A3U2H62 VB005 C 900 1.5 5 6 32 990 2240 2290 9.700,00

Qr: quota di ribaltamento

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN6 DN7 DN8 DN15 DN16 DN17 DN23
BXPT-300 1255 275 215 1450 765 430 980 1305 215 215 1595
BXPT-500 1255 275 215 1450 765 430 980 1305 215 215 1595
BXPT-800 1420 440 380 1390 905 595 1070 1270 380 380 1510
BXPT-1000 1420 440 380 1615 930 595 1145 1470 380 380 1760
ATTACCHI CONNESSIONI

MODELLO DN1 DN2 DN3 DN5 DN6 DN7 DN8 DN11 DN15 DN16 DN17 DN23
BXPT-300 G1” G1” G¾”M ¾” ¾” G1½” G½” - G½” G¾”M G¾”M G½”
BXPT-500 G1” G1” G1” G1” ¾” G1½” G½” - G½” G¾”M G¾”M G½”
BXPT-800 G1¼” G1¼” G1½” G1½” G1” G1½” G½” G1” G½” G1” G1” G½”
BXPT-1000 G1¼” G1¼” G1½” G1½” G1” G1½” G½” G1” G½” G1” G1” G½”

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC,
BXPT-300
classe di resistenza al fuoco B2 secondo DIN 4102-1 50
BXPT-500 PVC grigio RAL 9006
BXPT-800 Polistirolo caricato con grafite
100
BXPT-1000

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE SANITARIO mod. ELBI serie DP - DPV
VASO DI ESPANSIONE
MODELLO RACCOMANDATO LATO ACS (*)
BXPT-300 DP-18
BXPT-500 DP-24
BXPT-800 DPV-50
BXPT-1000 DPV-80
(*) Il vaso di espansione deve essere sempre dimensionato da un progettista termotecnico esperto sulla base dei dati effettivi BOLLITORI ACCIAIO INOX 316L
