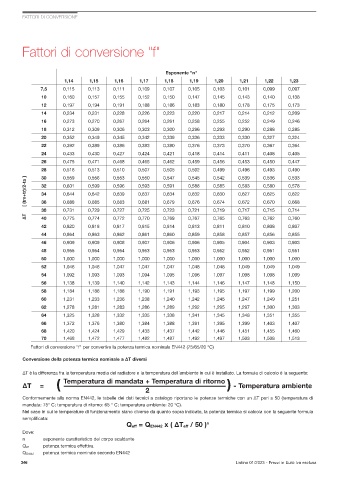

FATTORI DI CONVERSIONE

Fattori di conversione "f"

Esponente "n"
1,14 1,15 1,16 1,17 1,18 1,19 1,20 1,21 1,22 1,23
7,5 0,115 0,113 0,111 0,109 0,107 0,105 0,103 0,101 0,099 0,097
10 0,160 0,157 0,155 0,152 0,150 0,147 0,145 0,143 0,140 0,138
12 0,197 0,194 0,191 0,188 0,186 0,183 0,180 0,178 0,175 0,173
14 0,234 0,231 0,228 0,226 0,223 0,220 0,217 0,214 0,212 0,209
16 0,273 0,270 0,267 0,264 0,261 0,258 0,255 0,252 0,249 0,246
18 0,312 0,309 0,306 0,303 0,300 0,296 0,293 0,290 0,288 0,285
20 0,352 0,349 0,345 0,342 0,339 0,336 0,333 0,330 0,327 0,324
22 0,392 0,389 0,386 0,383 0,380 0,376 0,373 0,370 0,367 0,364
24 0,433 0,430 0,427 0,424 0,421 0,418 0,414 0,411 0,408 0,405
26 0,475 0,471 0,468 0,465 0,462 0,459 0,456 0,453 0,450 0,447
28 0,516 0,513 0,510 0,507 0,505 0,502 0,499 0,496 0,493 0,490
0,550
0,542
0,533
0,547
30
0,539
0,553
0,556
0,545
0,559
0,536
∆T [ (tm+tr)/2-ta ] 32 0,601 0,599 0,596 0,593 0,591 0,588 0,585 0,583 0,580 0,578
0,639
0,634
0,644
0,637
0,642
0,625
0,630
0,627
0,632
0,622
34
0,672
0,676
0,688
0,668
0,674
0,681
0,679
0,685
0,670
0,683
36
38
0,721
0,719
0,729
0,725
0,727
0,723
0,731
0,715
0,714
0,717
40
42 0,775 0,774 0,772 0,770 0,769 0,767 0,765 0,763 0,762 0,760
0,807
0,815
0,811
0,814
0,810
0,808
0,813
0,820
0,817
0,818
44 0,864 0,863 0,862 0,861 0,860 0,859 0,858 0,857 0,856 0,855
46 0,909 0,909 0,908 0,907 0,906 0,906 0,905 0,904 0,903 0,903
48 0,955 0,954 0,954 0,953 0,953 0,953 0,952 0,952 0,951 0,951
50 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000 1,000
52 1,046 1,046 1,047 1,047 1,047 1,048 1,048 1,049 1,049 1,049
54 1,092 1,093 1,093 1,094 1,095 1,096 1,097 1,098 1,098 1,099
56 1,138 1,139 1,140 1,142 1,143 1,144 1,146 1,147 1,148 1,150
58 1,184 1,186 1,188 1,190 1,191 1,193 1,195 1,197 1,199 1,200
60 1,231 1,233 1,236 1,238 1,240 1,242 1,245 1,247 1,249 1,251
62 1,278 1,281 1,283 1,286 1,289 1,292 1,295 1,297 1,300 1,303
64 1,325 1,328 1,332 1,335 1,338 1,341 1,345 1,348 1,351 1,355
66 1,372 1,376 1,380 1,384 1,388 1,391 1,395 1,399 1,403 1,407
68 1,420 1,424 1,429 1,433 1,437 1,442 1,446 1,451 1,455 1,460
70 1,468 1,472 1,477 1,482 1,487 1,492 1,497 1,503 1,508 1,513
Fattori di conversione "f" per convertire la potenza termica nominale EN442 (75/65/20 °C)
Conversione della potenza termica nominale a ∆T diversi
∆T è la differenza fra la temperatura media del radiatore e la temperatura dell'ambiente in cui è installato. La formula di calcolo è la seguente:
∆T = ( -------------------------------------------------------------------------------------------- - Temperatura ambiente
)
Temperatura di mandata + Temperatura di ritorno
2
Conformemente alla norma EN442, le tabelle dei dati tecnici a catalogo riportano le potenze termiche con un ∆T pari a 50 (temperatura di
mandata: 75° C; temperatura di ritorno: 65 ° C; temperatura ambiente: 20 °C).
Nel caso in cui le temperature di funzionamento siano diverse da quanto sopra indicato, la potenza termica si calcola con la seguente formula
semplificata:
Q eff = Q EN442 x ( ∆T eff / 50 ) n
Dove:
n esponente caratteristico del corpo scaldante
Q eff potenza termica effettiva
Q EN442 potenza termica nominale secondo EN442
