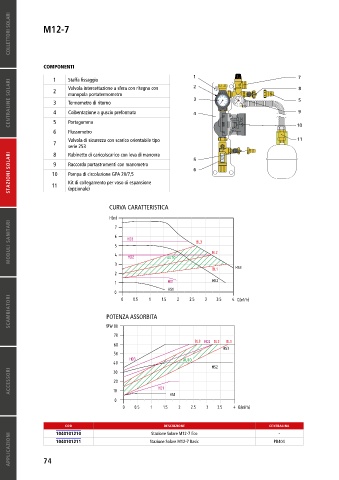

COLLETTORI SOLARI M12-7

COMPONENTI
1 2 7 8
1
Staffa fissaggio
CENTRALINE SOLARI 2 manopola portatermometro 3 5 9
Valvola intercettazione a sfera con ritegno con
3
Termometro di ritorno
4
Coibentazione a guscio preformata
4
5
6 Portagomma 10
Flussometro
7 Valvola di sicurezza con scarico orientabile tipo 11
serie 253
Rubinetto di carico/scarico con leva di manovra
8
STAZIONI SOLARI 10 Raccordo portastrumenti con manometro 5 6
9
Pompa di circolazione GPA 20/7,5
Kit di collegamento per vaso di espansione
11
(opzionale)

CURVA CARATTERISTICA
COMPONENTI
1) Staffa fissaggio
MODULI SANITARI 4) Coibentazione a guscio preformata
2) Valvola intercettazione a sfera con ritegno con manopola portatermometro
3) Termometro di ritorno
5) Portagomma
6) Flussometro
7) Valvola di sicurezza con scarico orientabile tipo serie 253
8) Rubinetto di carico/scarico con leva di manovra
9) Raccordo portastrumenti con manometro
10) Pompa di circolazione Grundfos UPM3 Solar 15-75
11) Kit di collegamento per vaso di espansione (opzionale)

SCAMBIATORI POTENZA ASSORBITA

ACCESSORI

COD Stazione Solare M12-7 Eco CENTRALINA
DESCRIZIONE
1040101210
-
APPLICAZIONI 74 1040101211 Stazione Solare M12-7 Basic PB404
