P. 41

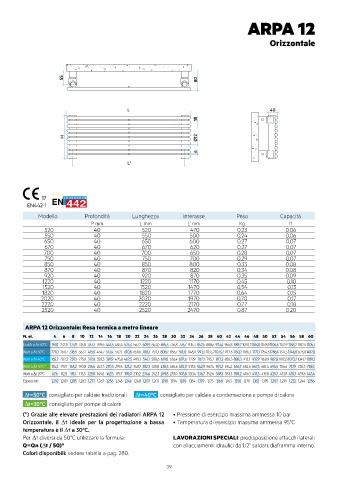

ARPA 12
Orizzontale
55 80
L 40
18
Ø12
H
6
L'
17
EN442-1
Modello Profondità Lunghezza Interasse Peso Capacità
P mm L mm L’ mm Kg lt
520 40 520 470 0,23 0,06
550 40 550 500 0,24 0,06
650 40 650 600 0,27 0,07
670 40 670 620 0,27 0,07
700 40 700 650 0,28 0,07
750 40 750 700 0,29 0,07
850 40 850 800 0,33 0,08
870 40 870 820 0,34 0,08
920 40 920 870 0,35 0,09
1220 40 1220 1170 0,45 0,10
1520 40 1520 1470 0,54 0,13
1820 40 1820 1770 0,64 0,15
2020 40 2020 1970 0,70 0,17
2220 40 2220 2170 0,77 0,18
2520 40 2520 2470 0,87 0,20
ARPA 12 Orizzontale: Resa termica a metro lineare
N. el. 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60
Kcal/h a ∆t 50°C 190,1 232,0 273,9 315,8 357,7 399,6 441,5 483,4 525,3 567,2 609,1 653,0 695,5 736,8 776,7 815,3 852,5 888,6 923,4 956,8 989,2 1020,21050,11078,91106,51132,9 1158,21182,51205,7
Watt a ∆t 50°C 221,0 269,7 318,5 367,2 415,9 464,7 513,4 562,1 610,8 659,6 708,3 759,3 808,7 856,7 903,1 948,0 991,3 1033,21073,7 1112,6 1150,21186,3 1221,1 1254,51286,61317,31346,81375,01402,0
Watt a ∆t 40°C 165,7 202,3 239,1 275,9 312,8 350,3 387,9 425,8 462,5 499,3 541,1 580,6 619,0 656,4 692,6 727,9 762,1 795,2 827,3 858,3 888,3 913,7 937,9 960,9 982,81003,51023,21041,71059,3
Watt a ∆t 30°C* 114,2 139,7 165,2 190,8 216,6 243,3 270,3 297,6 323,2 348,7 382,3 410,8 438,5 465,6 492,0 517,8 542,9 567,4 591,2 614,2 636,7 652,6 667,5 681,4 694,5 706,6 717,9 728,3 738,0
Watt a ∆t 20°C 67,6 82,8 98,1 113,5 129,0 145,6 162,5 179,7 195,0 210,2 234,4 252,3 269,8 287,0 303,8 320,4 336,7 352,6 368,1 383,3 398,2 406,1 413,3 419,8 425,7 431,0 435,7 439,8 443,4
Esponente 1,292 1,289 1,285 1,282 1,277 1,267 1,256 1,245 1,246 1,248 1,207 1,203 1,198 1,194 1,189 1,184 1,179 1,173 1,168 1,163 1,158 1,170 1,182 1,195 1,207 1,219 1,232 1,244 1,256
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARPA 12 • Pressione di esercizio massima ammessa 10 bar
Orizzontale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi laterali
Q=Qn (∆t / 50) n con allacciamenti idraulici da 1/2” saldati; diaframma interno.
Colori disponibili: vedere tabella a pag. 280.
