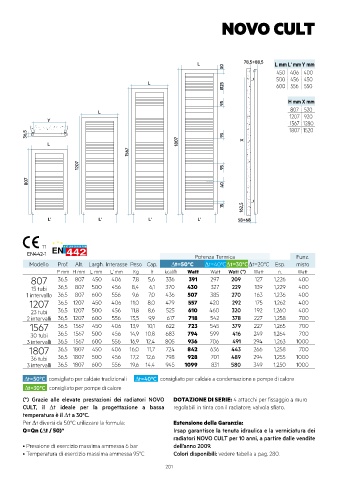

NOVO CULT
L 78,5÷88,5 L mm L' mmY mm
50
450 406 400
500 456 450
L
Ø25 600 556 550
H mm X mm
95
L 807 520
Y 1207 920
1567 1280
1807 1520
36,5 95
L 1807 X
1567
1207 95
807 40
162,5
15
L' L' L' L' 58÷68
11
EN442-1
Potenza Termica Funz.
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp. misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. Watt
807 36,5 807 450 406 7,8 5,6 336 391 297 209 127 1,226 400
15 tubi 36,5 807 500 456 8,4 6,1 370 430 327 229 139 1,229 400
1 intervallo 36,5 807 600 556 9,6 7,0 436 507 385 270 163 1,236 400
1207 36,5 1207 450 406 11,0 8,0 479 557 420 292 175 1,262 400
23 tubi 36,5 1207 500 456 11,8 8,6 525 610 460 320 192 1,260 400
2 intervalli 36,5 1207 600 556 13,5 9,9 617 718 542 378 227 1,258 700
1567 36,5 1567 450 406 13,9 10,1 622 723 545 379 227 1,265 700
30 tubi 36,5 1567 500 456 14,9 10,8 683 794 599 416 249 1,264 700
3 intervalli 36,5 1567 600 556 16,9 12,4 805 936 706 491 294 1,263 1000
36,5 1807 450 406 16,0 11,7 724 842 636 443 266 1,258 700
1807
36 tubi 36,5 1807 500 456 17,2 12,6 798 928 701 489 294 1,255 1000
3 intervalli 36,5 1807 600 556 19,6 14,4 945 1099 831 580 349 1,250 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori NOVO DOTAZIONE DI SERIE: 4 attacchi per fissaggio a muro
CULT, il ∆t ideale per la progettazione a bassa regolabili in tinta con il radiatore; valvola sfiato.
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: Estensione della Garanzia:
Q=Qn (∆t / 50) n Irsap garantisce la tenuta idraulica e la verniciatura dei
radiatori NOVO CULT per 10 anni, a partire dalle vendite
• Pressione di esercizio massima ammessa 6 bar dell’anno 2009.
• Temperatura di esercizio massima ammessa 95°C Colori disponibili: vedere tabella a pag. 280.
